SLIPMASSEFABRIKATIONEN.

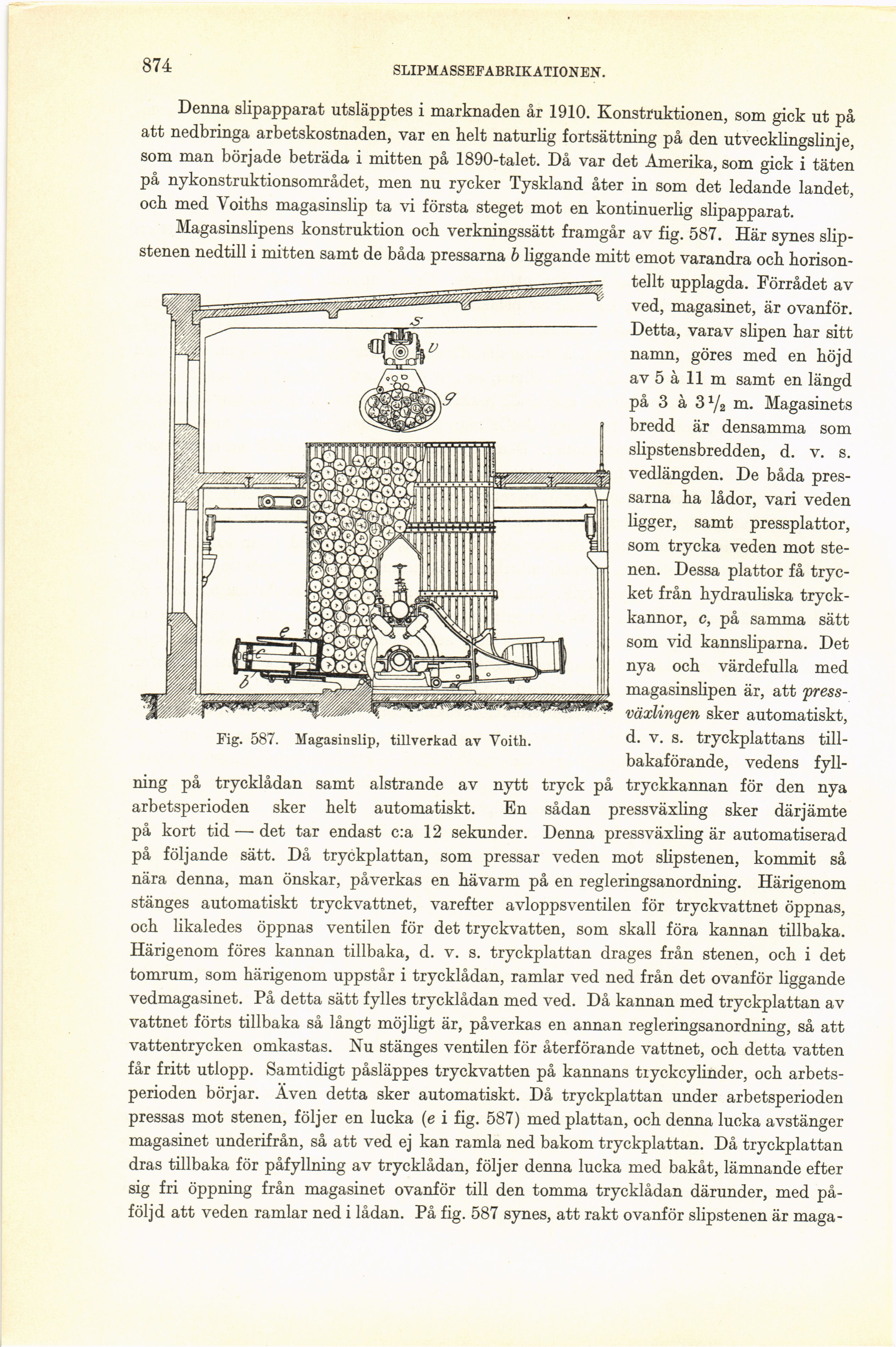

Fig. 587. Magasinslip, tillverkad av Voith.
Denna slipapparat utsläpptes i marknaden år 1910. Konstruktionen, som gick ut på
att nedbringa arbetskostnaden, var en helt naturlig fortsättning på den utvecklingslinje,
som man började beträda i mitten på 1890-talet. Då var det Amerika, som gick i täten
på nykonstruktionsområdet, men nu rycker Tyskland åter in som det ledande landet,
och med Voiths magasinslip ta vi första steget mot en kontinuerlig slipapparat.
Magasinslipens konstruktion och verkningssätt framgår av fig. 587. Här synes
slipstenen nedtill i mitten samt de båda pressarna b liggande mitt emot varandra och
horisontellt upplagda. Förrådet av
ved, magasinet, är ovanför.
Detta, varav slipen har sitt
namn, göres med en höjd
av 5 å 11 m samt en längd
på 3 å 3% m. Magasinets
bredd är densamma som
slipstensbredden, d. v. s.
vedlängden. De båda
pressarna ha lådor, vari veden
ligger, samt pressplattor,
som trycka veden mot
stenen. Dessa plattor få
trycket från hydrauliska
tryckkannor, c, på samma sätt
som vid kannsliparna. Det
nya och värdefulla med
magasinslipen är, att
pressväxlingen sker automatiskt,
d. v. s. tryckplattans
till-bakaförande, vedens
fyll
ning på trycklådan samt alstrande av nytt tryck på tryckkannan för den nya
arbetsperioden sker helt automatiskt. En sådan pressväxling sker därjämte
på kort tid — det tar endast c:a 12 sekunder. Denna pressväxling är automatiserad
på följande sätt. Då tryckplattan, som pressar veden mot slipstenen, kommit så
nära denna, man önskar, påverkas en hävarm på en regleringsanordning. Härigenom
stänges automatiskt tryckvattnet, varefter avloppsventilen för tryckvattnet öppnas,
och likaledes öppnas ventilen för det tryckvatten, som skall föra kannan tillbaka.
Härigenom föres kannan tillbaka, d. v. s. tryckplattan dragés från stenen, och i det
tomrum, som härigenom uppstår i trycklådan, ramlar ved ned från det ovanför liggande
vedmagasinet. På detta sätt fylles trycklådan med ved. Då kannan med tryckplattan av
vattnet förts tillbaka så långt möjligt är, påverkas en annan regleringsanordning, så att
vattentrycken omkastas. Nu stänges ventilen för återförande vattnet, och detta vatten
får fritt utlopp. Samtidigt påsläppes tryckvatten på kannans tiyckcylinder, och
arbetsperioden börjar. Även detta sker automatiskt. Då tryckplattan under arbetsperioden
pressas mot stenen, följer en lucka (e i fig. 587) med plattan, och denna lucka avstänger
magasinet underifrån, så att ved ej kan ramla ned bakom tryckplattan. Då tryckplattan
dras tillbaka för påfyllning av trycklådan, följer denna lucka med bakåt, lämnande efter
sig fri öppning från magasinet ovanför till den tomma trycklådan därunder, med
påföljd att veden ramlar ned i lådan. På fig. 587 synes, att rakt ovanför slipstenen är maga-
