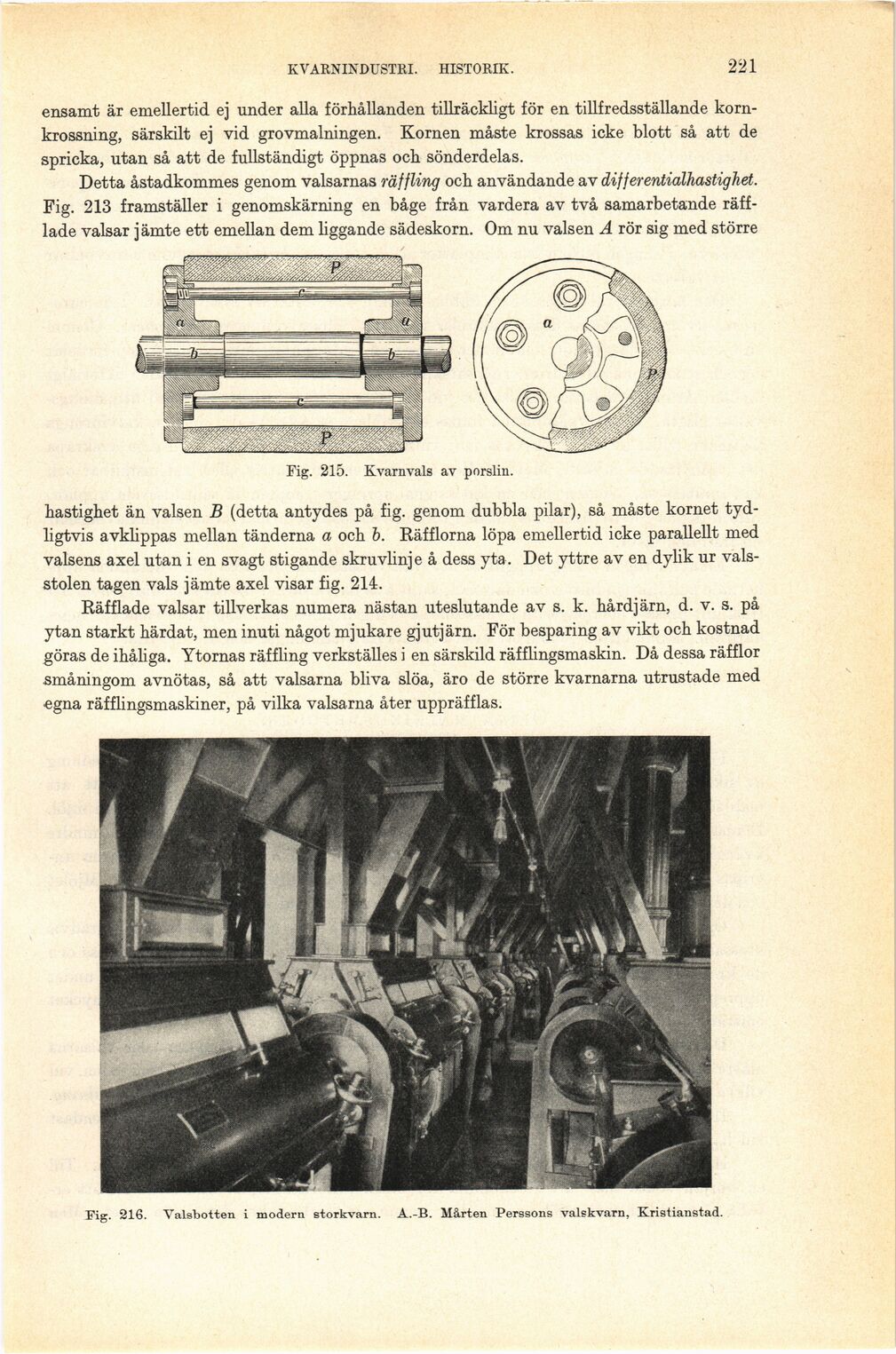

KVARNINDUSTRI. HISTORIK.
221
ensamt är emellertid ej under alla förhållanden tillräckligt för en tillfredsställande
korn-krossning, särskilt ej vid grovmalningen. Kornen måste krossas icke blott så att de
spricka, utan så att de fullständigt öppnas och sönderdelas.
Detta åstadkommes genom valsarnas räffling och användande av differentialhastighet.
Fig. 213 framställer i genomskärning en båge från vardera av två samarbetande
räff-lade valsar jämte ett emellan dem liggande sädeskorn. Om nu valsen Ä rör sig med större
Fig. 215. Kvarnvals av porslin.
hastighet än valsen B (detta antydes på fig. genom dubbla pilar), så måste kornet
tyd-ligtvis avklippas mellan tänderna a och b. Räfflorna löpa emellertid icke parallellt med
valsens axel utan i en svagt stigande skruvlinje å dess yta. Det yttre av en dylik ur
valsstolen tagen vals jämte axel visar fig. 214.
Räfflade valsar tillverkas numera nästan uteslutande av s. k. hårdjärn, d. v. s. på
ytan starkt härdat, men inuti något mjukare gjutjärn. För besparing av vikt och kostnad
göras de ihåliga. Ytornas räffling verkställes i en särskild räfflingsmaskin. Då dessa räfflor
småningom avnötas, så att valsarna bliva slöa, äro de större kvarnarna utrustade med
•egna räfflingsmaskiner, på vilka valsarna åter uppräfflas.
Fig. 216. Valsbotten i modern storkvarn. A.-B. Mårten Perssons valskvarn, Kristianstad.
