330
TRÄETS MEKANISKA BEARBETNING.

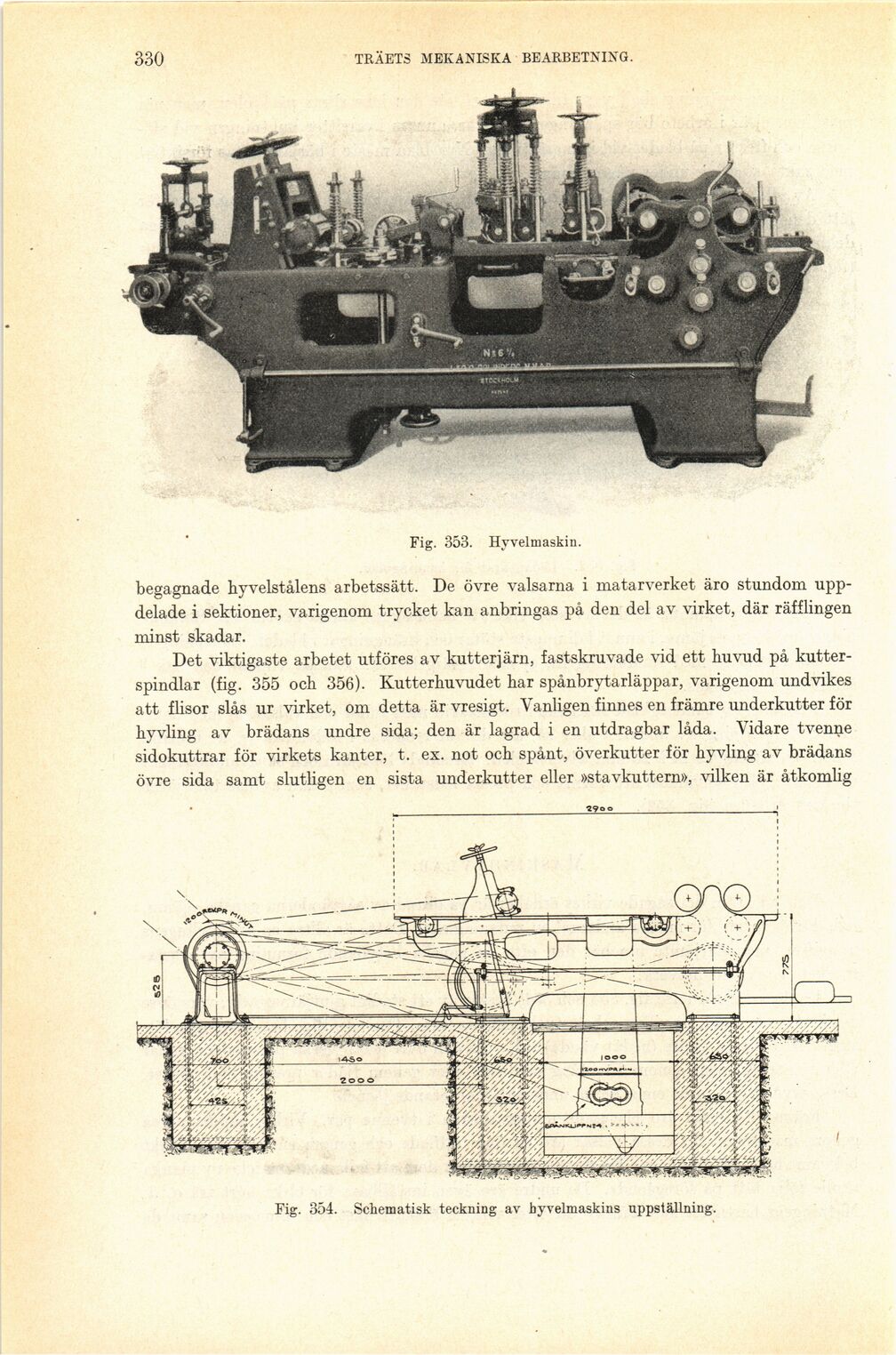

Fig. 353. Hyvelmaskin.
begagnade hyvelstålens arbetssätt. De övre valsarna i matarverket äro stundom
uppdelade i sektioner, varigenom trycket kan anbringas på den del av virket, där räfflingen
minst skadar.
Det viktigaste arbetet utföres av kutterjärn, fastskruvade vid ett huvud på
kutter-spindlar (fig. 355 och 356). Kutterhuvudet har spånbrytarläppar, varigenom undvikes
att flisor slås ur virket, om detta är vresigt. Vanligen finnes en främre underkutter för
hyvling av brädans undre sida; den är lagrad i en utdragbar låda. Vidare tvenne
sidokuttrar för virkets kanter, t. ex. not och spånt, överkutter för hyvling av brädans
övre sida samt slutligen en sista underkutter eller »stavkuttern», vilken är åtkomlig
Fig. 354. Schematisk teckning av hyvelmaskins uppställning.
