MASKINHYVLAR.
335

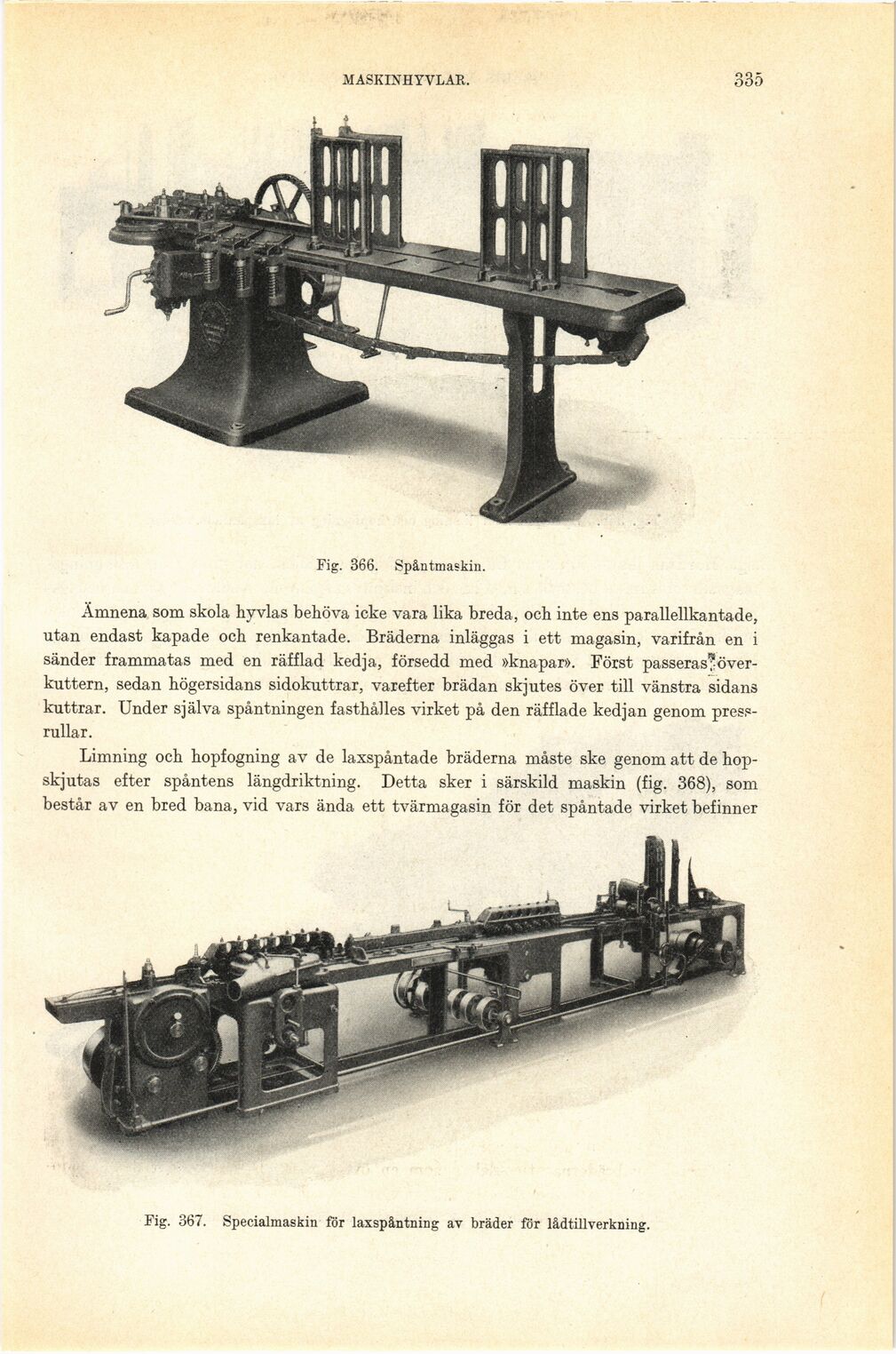

Fig. 366. Spåntmaskin.
Ämnena som skola hyvlas behöva icke vara lika breda, och inte ens parallellkantade,
utan endast kapade och renkantade. Bräderna inläggas i ett magasin, varifrån en i
sänder f ramma tas med en räfflad kedja, försedd med »knapar». Först passeras^
överkuttern, sedan högersidans sidokuttrar, varefter brädan skjutes över till vänstra sidans
kuttrar. Under själva spåntningen fasthålles virket på den räfflade kedjan genom
pressrullar.
Limning och hopfogning av de laxspåntade bräderna måste ske genom att de
hopskjutas efter spåntens längdriktning. Detta sker i särskild maskin (fig. 368), som
består av en bred bana, vid vars ända ett tvärmagasin för det spåntade virket befinner
Fig. 367. Specialmaskin för laxspåntning av bräder för lådtillverkning.
