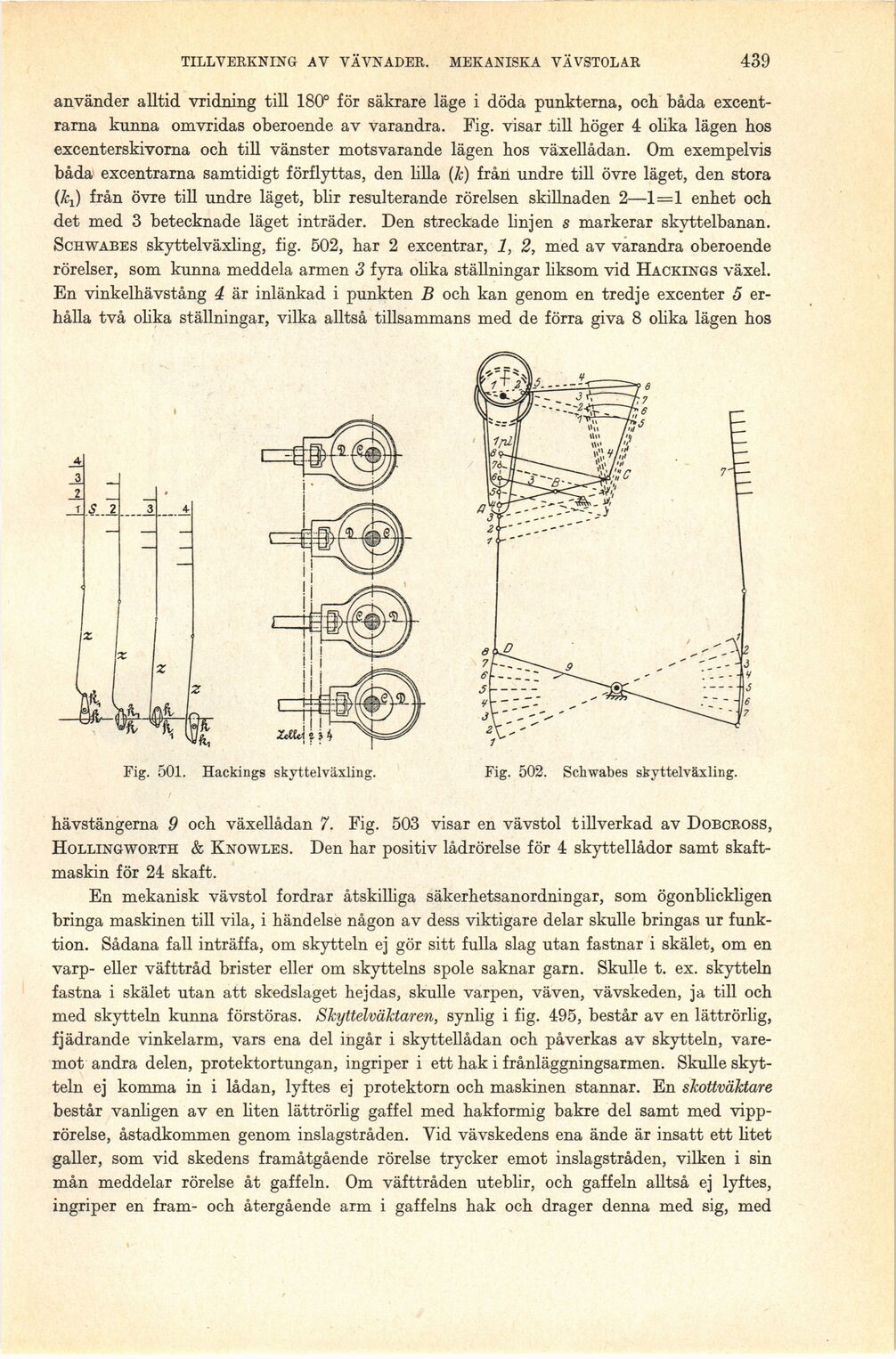

TILLVERKNING AV VÄVNADER. MEKANISKA VÄVSTOLAR
439
använder alltid vridning till 180° för säkrare läge i döda punkterna, och båda
excent-rarna kunna omvridas oberoende av varandra. Fig. visar till höger 4 olika lägen hos
excenterskivorna och till vänster motsvarande lägen hos växellådan. Om exempelvis
båda excentrarna samtidigt förflyttas, den lilla (k) från undre till övre läget, den stora
(kj från övre till undre läget, blir resulterande rörelsen skillnaden 2—1=1 enhet och
det med 3 betecknade läget inträder. Den streckade linjen s markerar skyttelbanan.
Schwabes skyttelväxling, fig. 502, har 2 excentrar, 1, 2, med av varandra oberoende
rörelser, som kunna meddela armen 3 fyra olika ställningar liksom vid Hackings växel.
En vinkelhävstång 4 är inlänkad i punkten B och kan genom en tredje excenter 5
erhålla två olika ställningar, vilka alltså tillsammans med de förra giva 8 olika lägen hos
Fig. 502. Schwabes skyttelväxling.
Fig. 501. Hackings skyttelväxling.
hävstängerna 9 och växellådan 7. Fig. 503 visar en vävstol tillverkad av Dobcross,
Hollingworth & Knowles. Den har positiv lådrörelse för 4 skyttellådor samt
skaftmaskin för 24 skaft.
En mekanisk vävstol fordrar åtskilliga säkerhetsanordningar, som ögonblickligen
bringa maskinen till vila, i händelse någon av dess viktigare delar skulle bringas ur
funktion. Sådana fall inträffa, om skytteln ej gör sitt fulla slag utan fastnar i skälet, om en
varp- eller väfttråd brister eller om skyttelns spole saknar garn. Skulle t. ex. skytteln
fastna i skälet utan att skedslaget hejdas, skulle varpen, väven, vävskeden, ja till och
med skytteln kunna förstöras. Skyttelväktaren, synlig i fig. 495, består av en lättrörlig,
fjädrande vinkelarm, vars ena del ingår i skyttellådan och påverkas av skytteln,
varemot andra delen, protektortungan, ingriper i ett hak i frånläggningsarmen. Skulle
skytteln ej komma in i lådan, lyftes ej protektorn och maskinen stannar. En skottväktare
består vanligen av en liten lättrörlig gaffel med hakformig bakre del samt med
vipprörelse, åstadkommen genom inslagstråden. Vid vävskedens ena ände är insatt ett litet
galler, som vid skedens framåtgående rörelse trycker emot inslagstråden, vilken i sin
mån meddelar rörelse åt gaffeln. Om väfttråden uteblir, och gaffeln alltså ej lyftes,
ingriper en fram- och återgående arm i gaffelns hak och drager denna med sig, med
