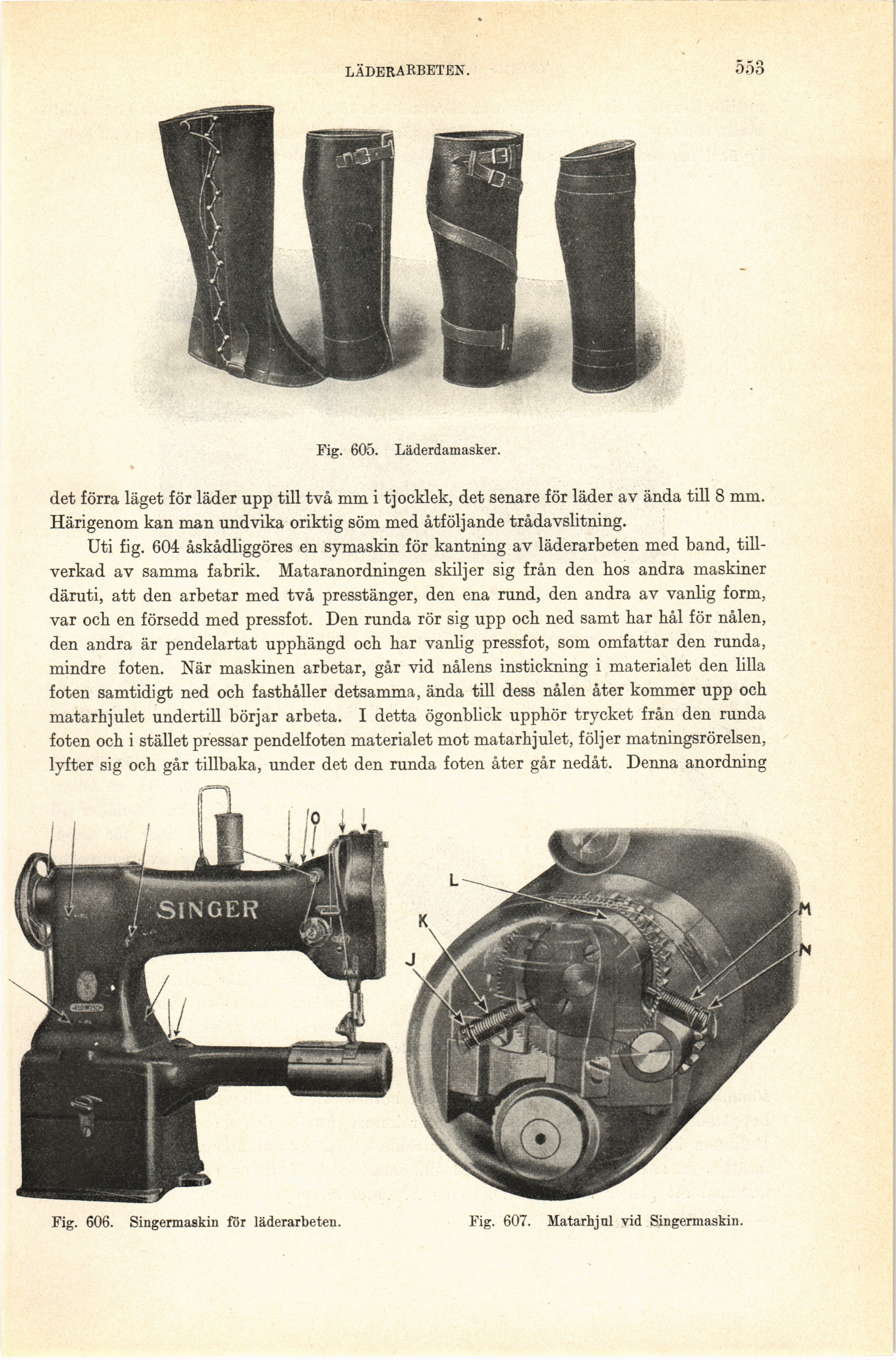

LÄDERARBETEN.
553
Fig. 605. Läderdamasker.
det förra läget för läder upp till två mm i tjocklek, det senare för läder av ända till 8 mm.
Härigenom kan man undvika oriktig söm med åtföljande tråda vslitning.
Uti fig. 604 åskådliggöres en symaskin för kantning av läderarbeten med band,
tillverkad av samma fabrik. Mataranordningen skiljer sig från den bos andra maskiner
däruti, att den arbetar med två presstänger, den ena rund, den andra av vanlig form,
var och en försedd med pressfot. Den runda rör sig upp och ned samt har hål för nålen,
den andra är pendelartat upphängd och har vanlig pressfot, som omfattar den runda,
mindre foten. När maskinen arbetar, går vid nålens instickning i materialet den lilla
foten samtidigt ned och fasthåller detsamma, ända till dess nålen åter kommer upp och
matarhjulet undertill börjar arbeta. I detta ögonblick upphör trycket från den runda
foten och i stället pressar pendelfoten materialet mot matarhjulet, följer matningsrörelsen,
lyfter sig och går tillbaka, under det den runda foten åter går nedåt. Denna anordning
Fig. 607. Matarhjul vid Singermaskin.
Fig. 606. Singermaskin för läderarbeten.
