552
TEXTIL- OCH BEKLÄDNADSINDUSTRI.

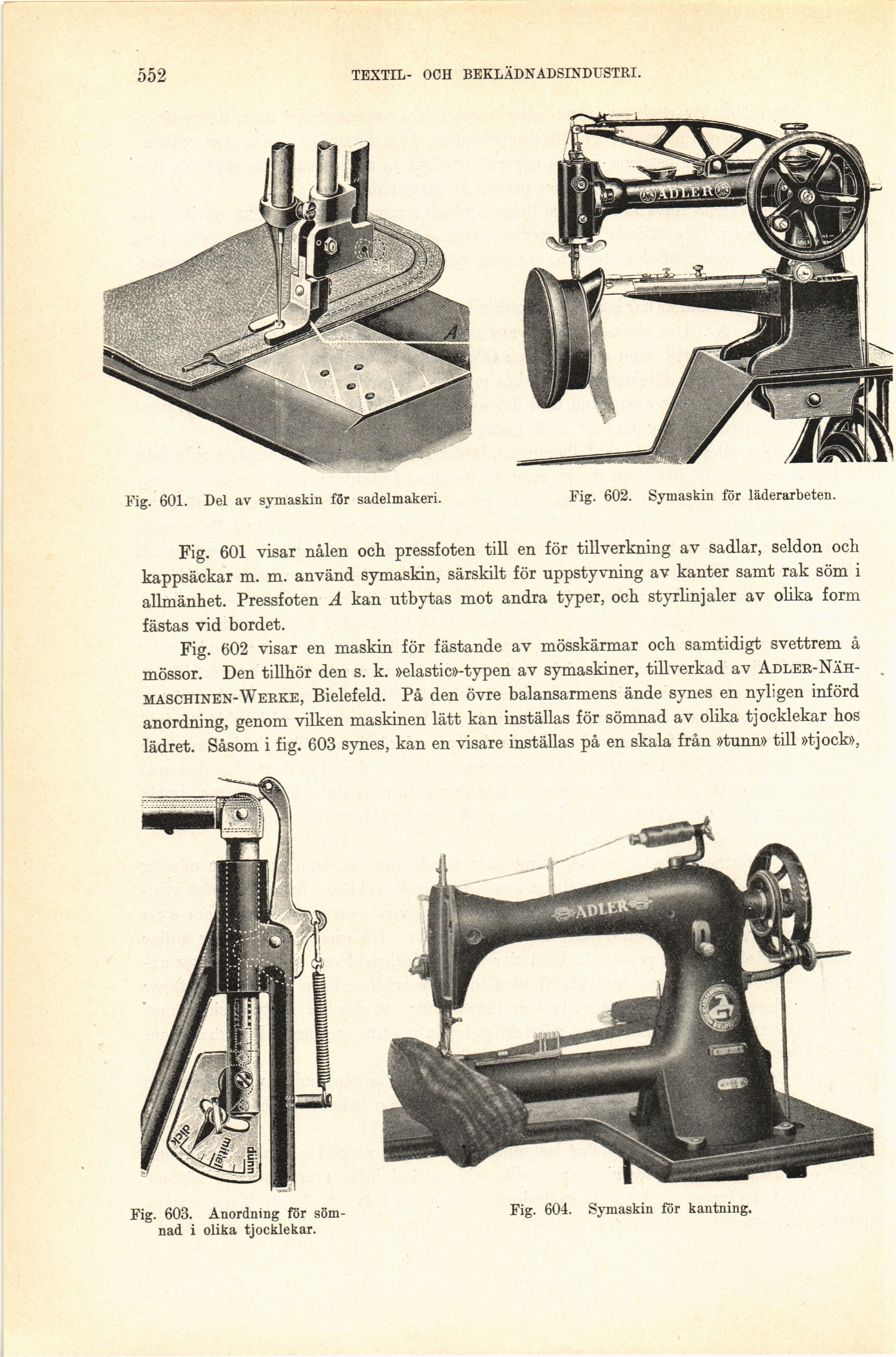

Fig. 601. Del av symaskin för sadelmakeri.
Fig. 602. Symaskin för läderarbeten.
Fig. 601 visar nålen och pressfoten till en för tillverkning av sadlar, seldon och
kappsäckar m. m. använd symaskin, särskilt för uppstyvning av kanter samt rak söm i
allmänhet. Pressfoten A kan utbytas mot andra typer, och styrlinjaler av olika form
fästas vid bordet.
Fig. 602 visar en maskin för fästande av mösskärmar och samtidigt svettrem å
mössor. Den tillhör den s. k. »elastic»-typen av symaskiner, tillverkad av
Adler-Näh-maschinen-Werke, Bielefeld. På den övre balansarmens ände synes en nyligen införd
anordning, genom vilken maskinen lätt kan inställas för sömnad av olika tjocklekar hos
lädret. Såsom i fig. 603 synes, kan en visare inställas på en skala från »tunn» till »tjock»,
Fig. 603. Anordning för
sömnad i olika tjocklekar.
Fig. 604. Symaskin för kantning.
