FOTOGRAFI. KOPIERINGSFÖRFARANDEN MED KROMSALTER.
731

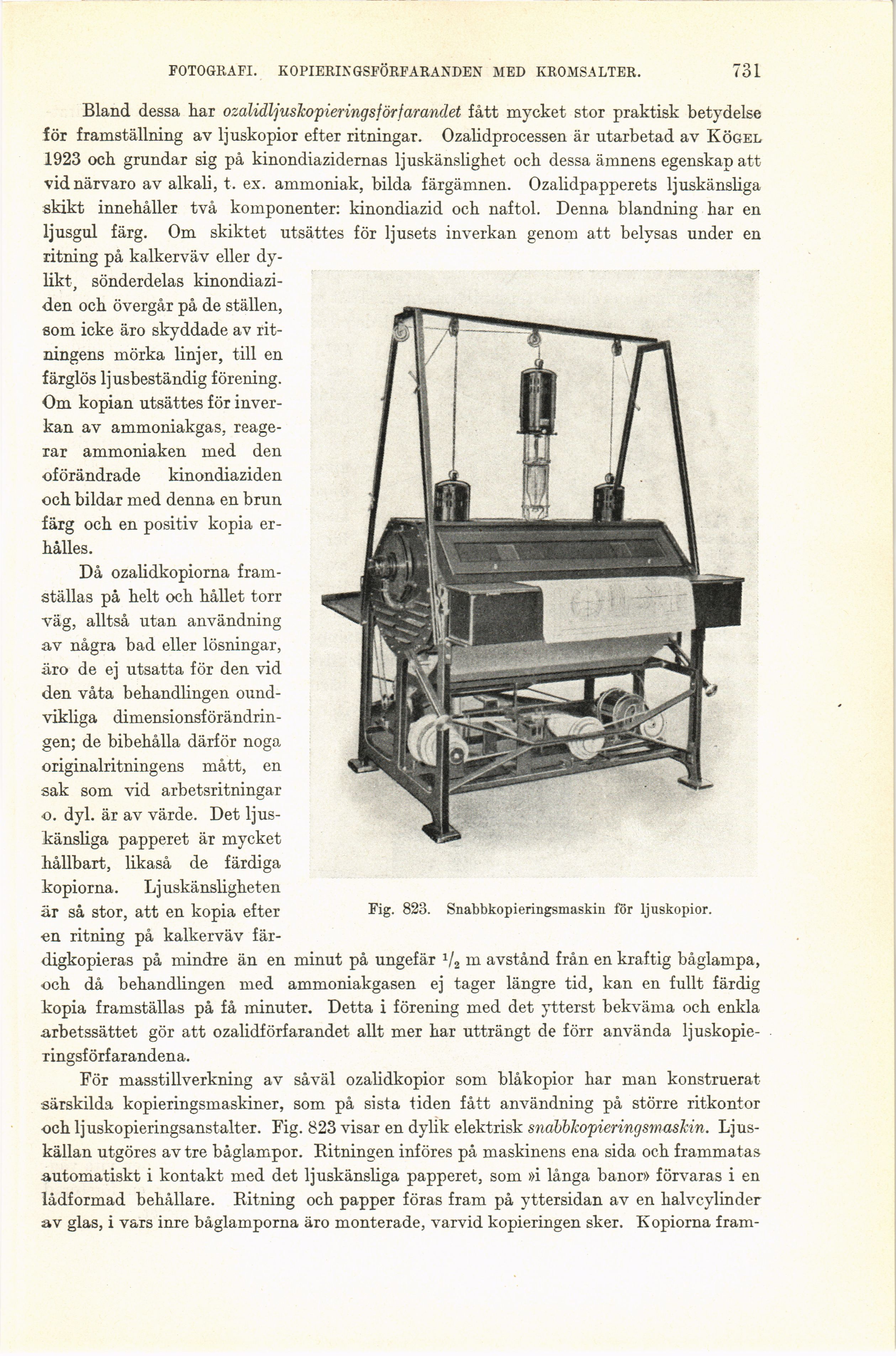

Fig. 823. Snabbkopieringsmaskin för ljuskopior.
Bland dessa har ozalidljuskopieringsförfarandet fått mycket stor praktisk betydelse
för framställning av Ijuskopior efter ritningar. Ozalidprocessen är utarbetad av Kögel
1923 och grundar sig på kinondiazidernas ljuskänslighet och dessa ämnens egenskap att
vid närvaro av alkali, t. ex. ammoniak, bilda färgämnen. Ozalidpapperets ljuskänsliga
skikt innehåller två komponenter: kinondiazid och naftol. Denna blandning har en
ljusgul färg. Om skiktet utsättes för ljusets inverkan genom att belysas under en
ritning på kalkerväv eller
dylikt, sönderdelas
kinondiazi-den och övergår på de ställen,
som icke äro skyddade av
ritningens mörka linjer, till en
färglös ljusbeständig förening.
Om kopian utsättes för
inverkan av ammoniakgas,
reagerar ammoniaken med den
oförändrade kinondiaziden
och bildar med denna en brun
färg och en positiv kopia
er-hålles.
Då ozalidkopiorna
framställas på helt och hållet torr
väg, alltså utan användning
av några bad eller lösningar,
äro de ej utsatta för den vid
den våta behandlingen
oundvikliga dimensionsförändrin-gen; de bibehålla därför noga
originalritningens mått, en
sak som vid arbetsritningar
o. dyl. är av värde. Det
ljuskänsliga papperet är mycket
hållbart, likaså de färdiga
kopiorna. Ljuskänsligheten
är så stor, att en kopia efter
en ritning på kalkerväv
fär
digkopieras på mindre än en minut på ungefär x/2 m avstånd från en kraftig båglampa,
och då behandlingen med ammoniakgasen ej tager längre tid, kan en fullt färdig
kopia framställas på få minuter. Detta i förening med det ytterst bekväma och enkla
arbetssättet gör att ozalidförfarandet allt mer har utträngt de förr använda
Ijuskopie-ringsförfarandena.
För masstillverkning av såväl ozalidkopior som blåkopior har man konstruerat
särskilda kopieringsmaskiner, som på sista tiden fått användning på större ritkontor
och ljuskopieringsanstalter. Fig. 823 visar en dylik elektrisk snabbkopiering sm askin.
Ljuskällan utgöres av tre båglampor. Ritningen införes på maskinens ena sida och frammatas
automatiskt i kontakt med det ljuskänsliga papperet, som »i långa banor» förvaras i en
lådformad behållare. Ritning och papper föras fram på yttersidan av en halvcylinder
av glas, i vars inre båglamporna äro monterade, varvid kopieringen sker. Kopiorna
fram
