766
FOTOGRAFI OCH REPRODUKTIONSTEKNIK.

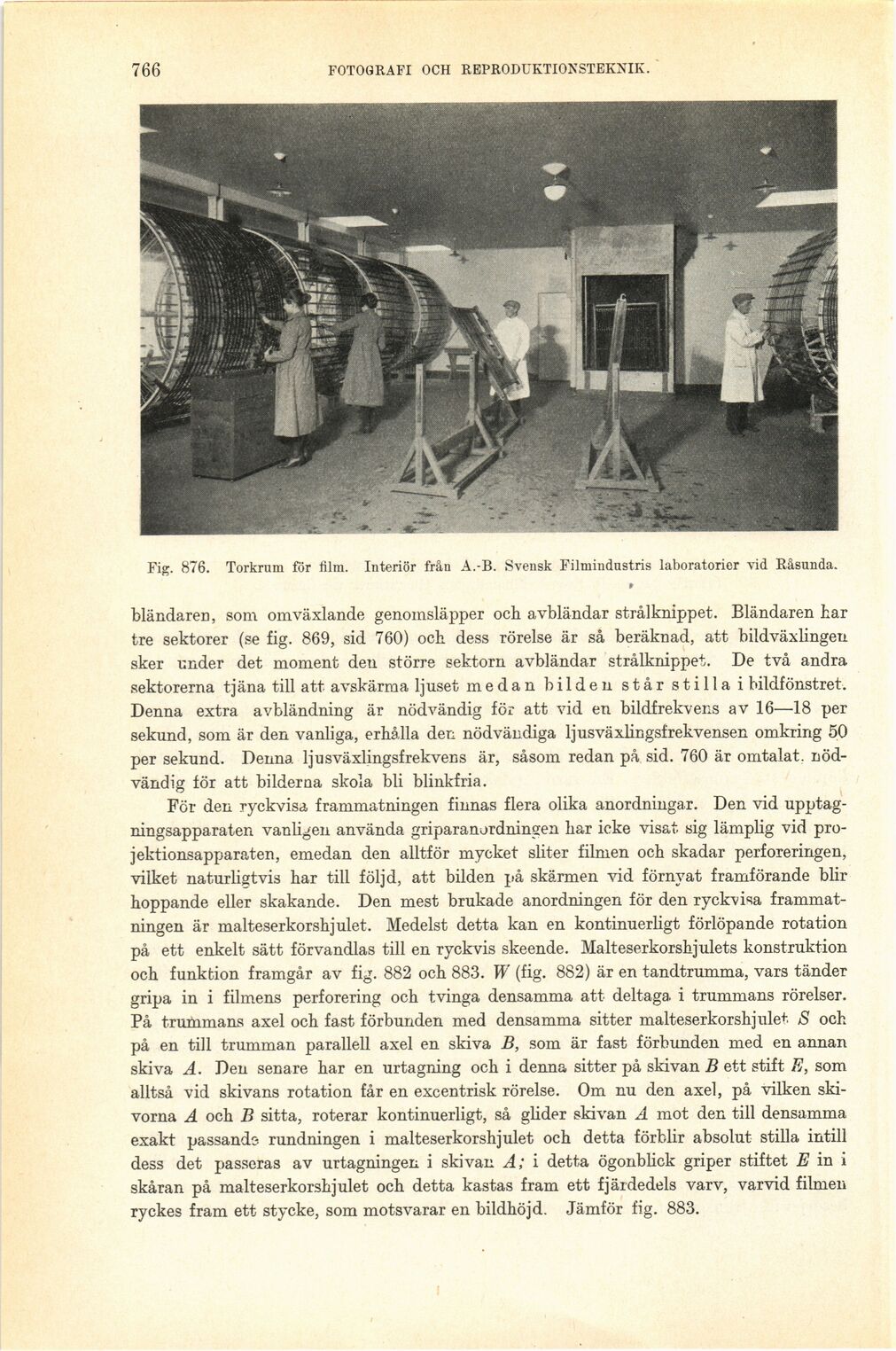

Fig. 876. Torkrum för film. Interiör från A.-B. Svensk Filmindustris laboratorier vid Råsunda.
bländaren, som omväxlande genomsläpper och avbländar strålknippet. Bländaren har
tre sektorer (se fig. 869, sid 760) och dess rörelse är så beräknad, att bildväxlingen
sker under det moment den större sektorn avbländar strålknippet. De två andra
sektorerna tjäna till att avskärma ljuset medan bilden står stilla i bildfönstret.
Denna extra avbländning är nödvändig för att vid en bildfrekver.s av 16—18 per
sekund, som är den vanliga, erhålla den nödvändiga ljusväxlingsfrekvensen omkring 50
per sekund. Denna ljusväxlingsfrekvens är, såsom redan på sid. 760 är omtalat,
nödvändig för att bilderna skola bli blinkfria.
För den ryckvisa frammatningen finnas flera olika anordningar. Den vid
upptagningsapparaten vanligen använda griparanordningen har icke visat, sig lämplig vid
pro-jektionsapparaten, emedan den alltför mycket sliter filmen och skadar perforeringen,
vilket naturligtvis har till följd, att bilden på skärmen vid förnyat framförande blir
hoppande eller skakande. Den mest brukade anordningen för den ryckvisa
frammatningen är malteserkorshjulet. Medelst detta kan en kontinuerligt förlöpande rotation
på ett enkelt sätt förvandlas till en ryckvis skeende. Malteserkorshjulets konstruktion
och funktion framgår av fig. 882 och 883. W (fig. 882) är en tandtrumma, vars tänder
gripa in i filmens perforering och tvinga densamma att deltaga i trummans rörelser.
På trummans axel och fast förbunden med densamma sitter malteserkorshjulet 5 och
på en till trumman parallell axel en skiva B, som är fast förbunden med en annan
skiva A. Den senare har en urtagning och i denna sitter på skivan B ett stift E, som
alltså vid skivans rotation får en excentrisk rörelse. Om nu den axel, på vilken
skivorna A och B sitta, roterar kontinuerligt, så glider skivan A mot den till densamma
exakt passande rundningen i malteserkorshjulet och detta förblir absolut stilla intill
dess det passeras av urtagningen i skivan A; i detta ögonblick griper stiftet E in i
skåran på malteserkorshjulet och detta kastas fram ett fjärdedels varv, varvid filmen
ryckes fram ett stycke, som motsvarar en bildhöjd. Jämför fig. 883.
