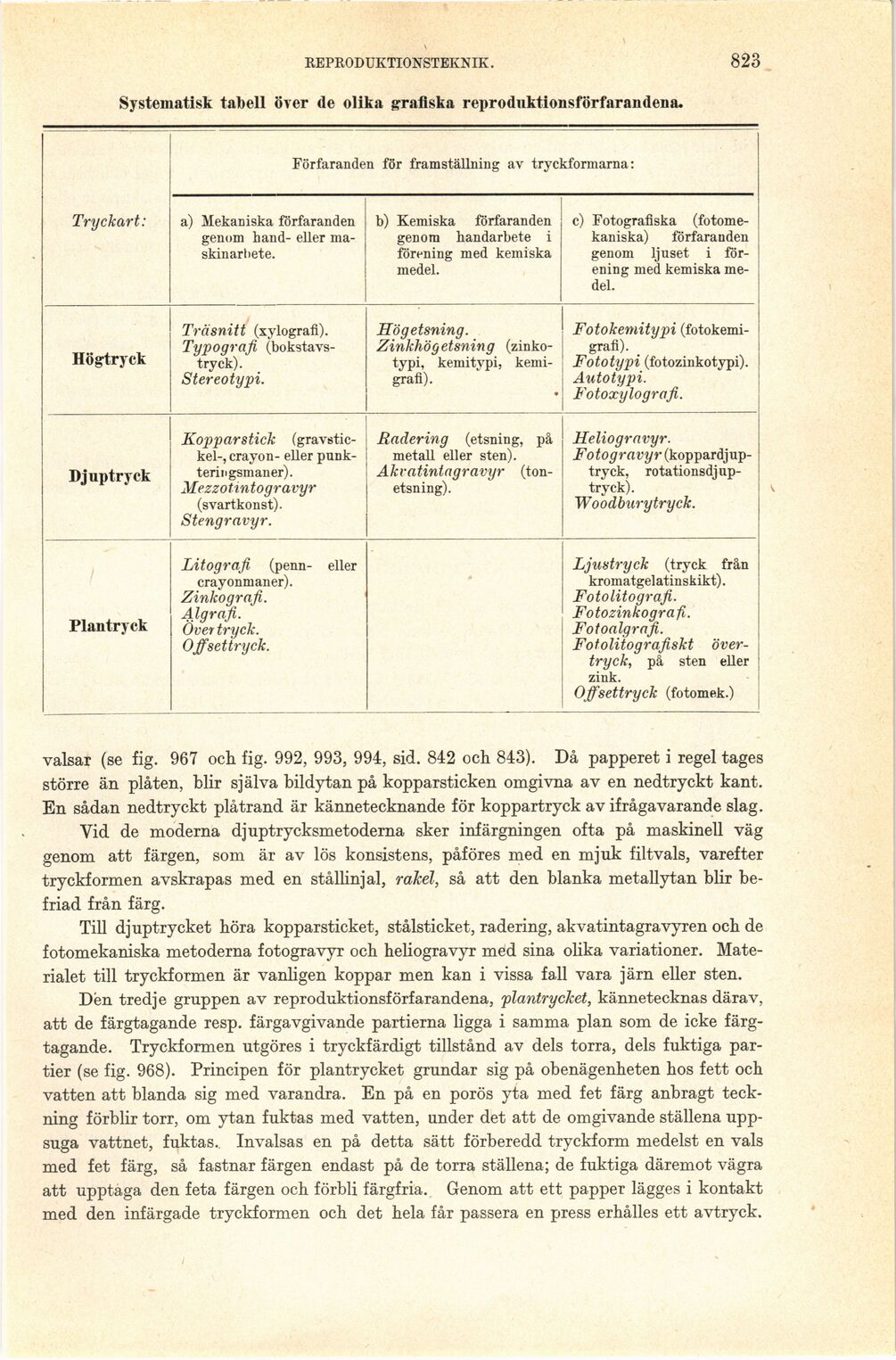

REPRODUKTIONSTEKNIK.
823
Systematisk tabell över de olika grafiska reproduktionsförfarandena.
Tryckart: Förfaranden för framställning av tryckformarna:
a) Mekaniska förfaranden genom hand- eller
maskinarbete. b) Kemiska förfaranden genom handarbete i förening med kemiska medel. c) Fotografiska
(fotomekaniska) förfaranden genom ljuset i
förening med kemiska
medel.
Högtryck Träsnitt (xylografi). Typografi
(bokstavs-tryck). Stereotypi. Högetsning. Zinkhö g etsning
(zinko-typi, kemitypi,
kemi-grafi). Fotokemitypi
(fotokemi-grafi). . Fototypi (fotozinkotypi). Autotypi. Fotoxylografi.
Djuptryck Kopparstick
(gravstic-kel-, crayon- eller
punk-teringsmaner). Mezzotintogravyr (svartkonst). Stengravyr. Radering (etsning, på metall eller sten). Akvatintagravyr
(tonetsning). Heliogravyr. Fotogravyr
(koppardjup-tryck, rotationsdjup-tryck). Wo o dbur y tryck.
Plantryck Litografi (penn- eller crayonmaner). Zinkografi. Algrafi. Över tryck. Offsettryck. Ljustryck (tryck från kromatgelatinskikt). Fotolitografi. Fotozinkografi. Fotoalgrafi. Fotolitografiskt
övertryck, på sten eller zink. Offsettryck (fotomek.)
valsar (se fig. 967 och fig. 992, 993, 994, sid. 842 och 843). Då papperet i regel tages
större än plåten, blir själva bildytan på kopparsticken omgivna av en nedtryckt kant.
En sådan nedtryckt plåtrand är kännetecknande för koppartryck av ifrågavarande slag.
Vid de moderna djuptrycksmetoderna sker infärgningen ofta på maskinell väg
genom att färgen, som är av lös konsistens, påföres med en mjuk filtvals, varefter
tryckformen avskrapas med en stållinjal, raket, så att den blanka metallytan blir
befriad från färg.
Till djuptrycket höra kopparsticket, stålsticket, radering, akvatintagravyren och de
fotomekaniska metoderna fotogravyr och heliogravyr med sina olika variationer.
Materialet till tryckformen är vanligen koppar men kan i vissa fall vara järn eller sten.
Dèn tredje gruppen av reproduktionsförfarandena, plantrycket, kännetecknas därav,
att de färgtagande resp, färgavgivande partierna ligga i samma plan som de icke
färgtagande. Tryckformen utgöres i tryckfärdigt tillstånd av dels torra, dels fuktiga
partier (se fig. 968). Principen för plantrycket grundar sig på obenägenheten hos fett och
vatten att blanda sig med varandra. En på en porös yta med fet färg anbragt
teckning förblir torr, om ytan fuktas med vatten, under det att de omgivande ställena
uppsuga vattnet, fuktas., Invalsas en på detta sätt förberedd tryckform medelst en vals
med fet färg, så fastnar färgen endast på de torra ställena; de fuktiga däremot vägra
att upptaga den feta färgen och förbli färgfria. Genom att ett papper lägges i kontakt
med den infärgade tryckformen och det hela får passera en press erhålles ett avtryck.
