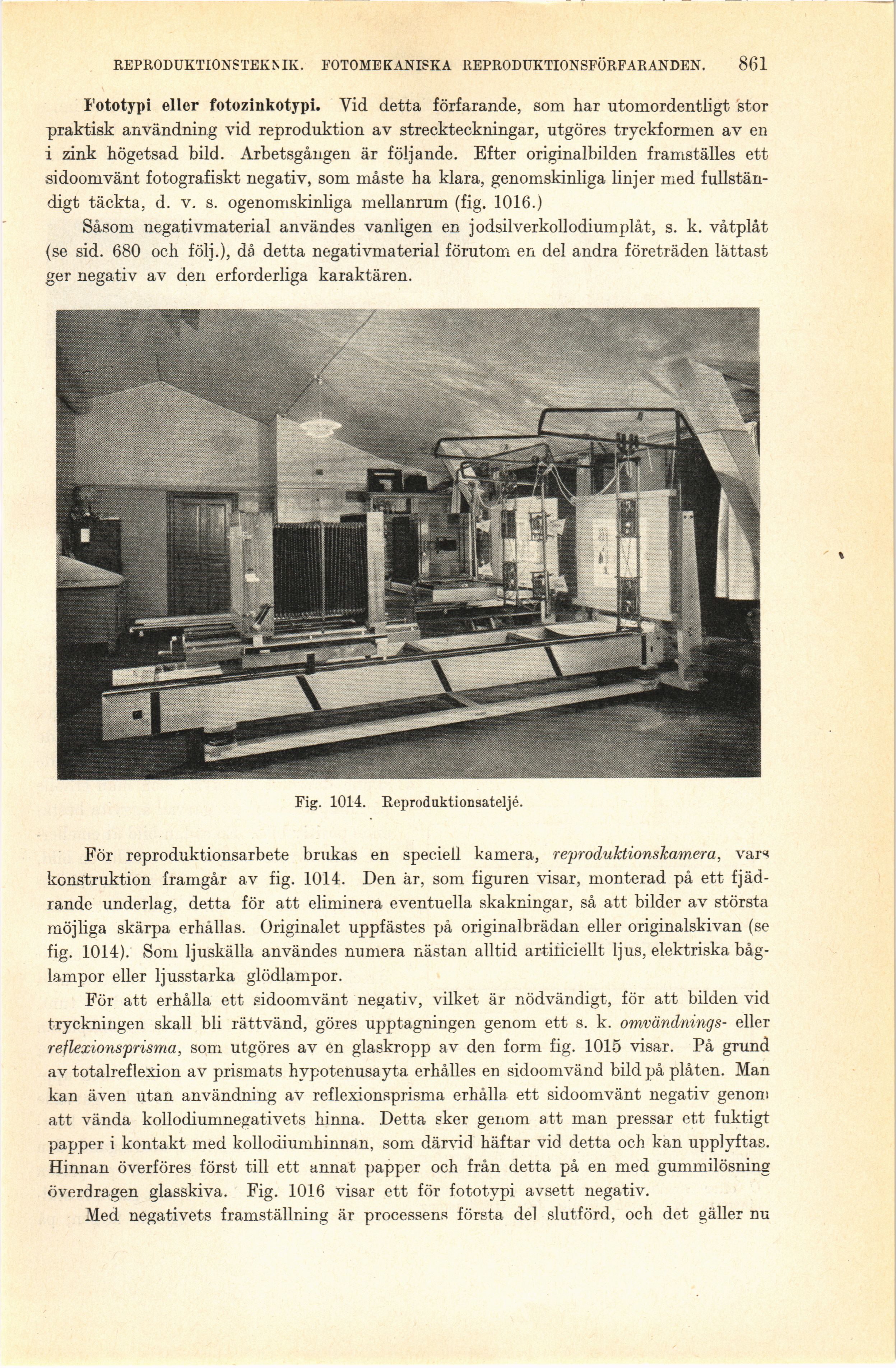

REPRODUKTIONSTEKNIK. FOTOMEKANISKA REPRODUKTIONSFÖRFARANDEN. 861
Fototypi eller fotozinkotypi. Vid detta förfarande, som har utomordentligt stor
praktisk användning vid reproduktion av streckteckningar, utgöres tryckformen av en
i zink högetsad bild. Arbetsgången är följande. Efter originalbilden framställes ett
sidoomvänt fotografiskt negativ, som måste ha klara, genomskinliga linjer med
fullständigt täckta, d. v. s. ogenomskinliga mellanrum (fig. 1016.)
Såsom negativmaterial användes vanligen en jodsilverkollodiumplåt, s. k. våtplåt
(se sid. 680 och följ.), då detta negativmaterial förutom en del andra företräden lättast
ger negativ av den erforderliga karaktären.
Fig. 1014. Reproduktionsateljé.
För reproduktionsarbete brukas en speciell kamera, reproduktionskamera, var*
konstruktion framgår av fig. 1014. Den är, som figuren visar, monterad på ett
fjäd-rande underlag, detta för att eliminera eventuella skakningar, så att bilder av största
möjliga skärpa erhållas. Originalet uppfästes på originalbrädan eller originalskivan (se
fig. 1014). Som ljuskälla användes numera nästan alltid artiiiciellt ljus, elektriska
båglampor eller ljusstarka glödlampor.
För att erhålla ett sidoomvänt negativ, vilket är nödvändigt, för att bilden vid
tryckningen skall bli rättvänd, göres upptagningen genom ett s. k. ömvändnings- eller
reflexionsprisma, som utgöres av en glaskropp av den form fig. 1015 visar. På grund
av totalreflexion av prismats hypotenusayta erhålles en sidoomvänd bild på plåten. Man
kan även utan användning av reflexionsprisma erhålla ett sidoomvänt negativ genom
att vända kollodiumnegativets hinna. Detta sker genom att man pressar ett fuktigt
papper i kontakt med kollodiumhinnan, som därvid häftar vid detta och kan upplyftas.
Hinnan överföres först till ett annat papper och från detta på en med gummilösning
överdragen glasskiva. Fig. 1016 visar ett för fototypi avsett negativ.
Med negativets framställning är processens första del slutförd, och det gäller nu
