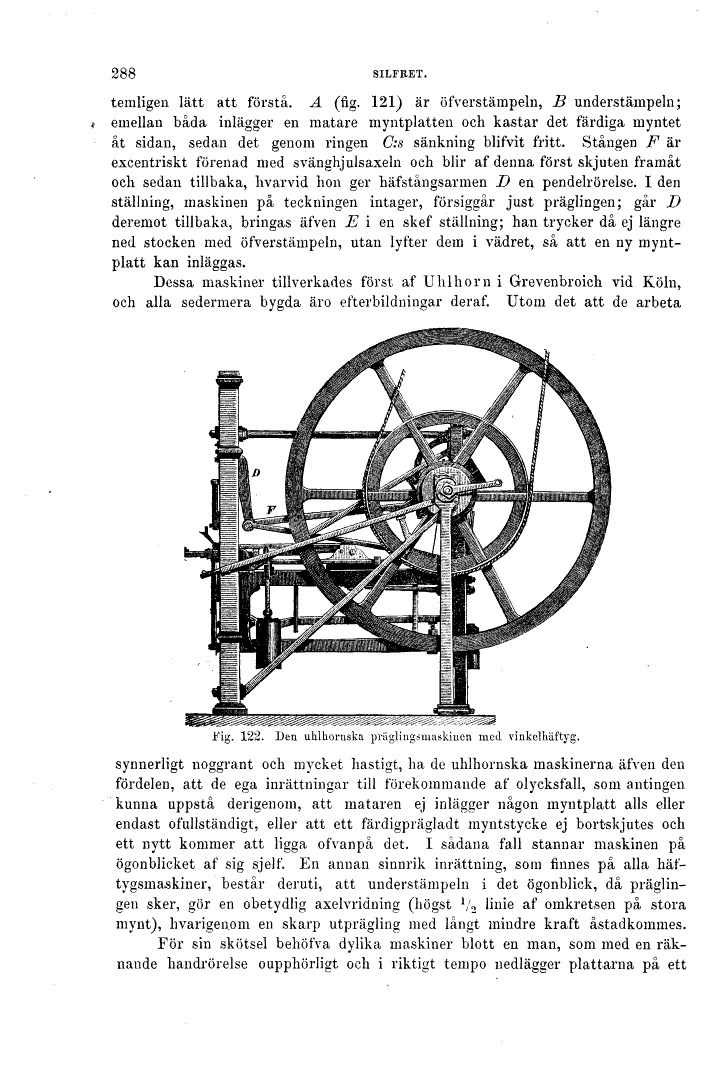

temligen lätt att förstå. A (fig. 121)
är öfverstämpeln, B understämpeln; emellan båda
inlägger en matare myntplatten och kastar det färdiga
myntet åt sidan, sedan det genom ringen C:s sänkning
blifvit fritt. Stången F är excentriskt förenad med
svänghjulsaxeln och blir af denna först skjuten framåt
och sedan tillbaka, hvarvid hon ger häfstångsarmen
D en pendelrörelse. I den ställning, maskinen på
teckningen intager, försiggår just präglingen;
går D deremot tillbaka, bringas äfven E i en skef
ställning; han trycker då ej längre ned stocken med
öfverstämpeln, utan lyfter dem i vädret, så att en
ny myntplatt kan inläggas.
Dessa maskiner tillverkades först af Uhlhorn i
Grevenbroich vid Köln, och alla sedermera bygda äro
efterbildningar deraf. Utom det att de arbeta
synnerligt noggrant och mycket hastigt, ha
de uhlhornska maskinerna äfven den fördelen,
att de ega inrättningar till förekommande af
olycksfall, som antingen kunna uppstå derigenom,
att mataren ej inlägger någon myntplatt alls eller
endast ofullständigt, eller att ett färdigprägladt
myntstycke ej bortskjutes och ett nytt kommer att
ligga ofvanpå det. I sådana fall stannar maskinen på
ögonblicket af sig sjelf. En annan sinnrik inrättning,
som finnes på alla häftygsmaskiner, består deruti,
att understämpeln i det ögonblick, då präglingen
sker, gör en obetydlig axelvridning (högst 1/2 linie
af omkretsen på stora mynt), hvarigenom en skarp
utprägling med långt mindre kraft åstadkommes. För
sin skötsel behöfva dylika maskiner blott en man,
som med en räknande handrörelse oupphörligt och i
riktigt tempo nedlägger plättarna på ett
