Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Ståltyper och användningsområden - 39. Nitrerstål - 40. Automatstål
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

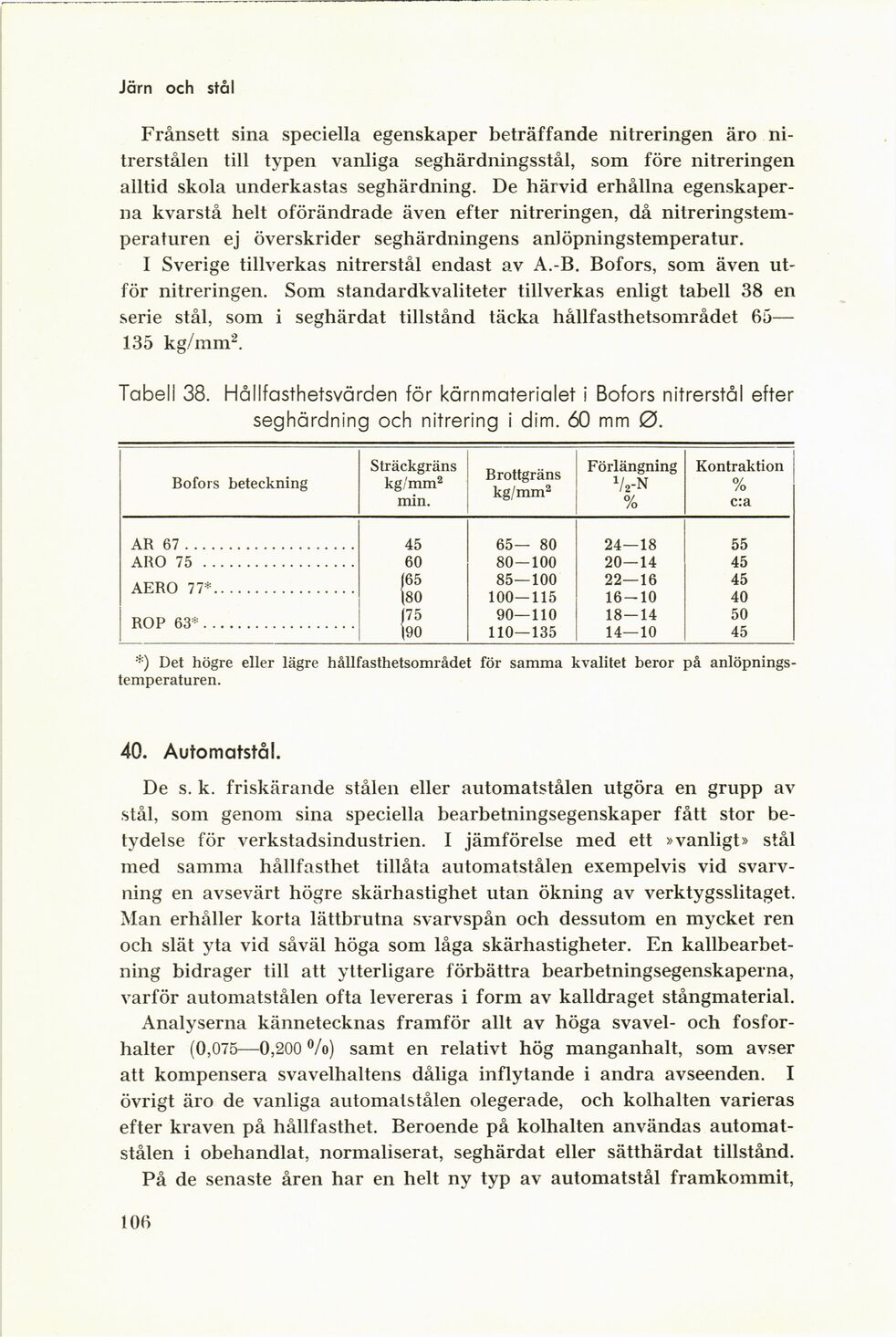

Järn och stål
Frånsett sina speciella egenskaper beträffande nitreringen äro
ni-trerstålen till typen vanliga seghärdningsstål, som före nitreringen
alltid skola underkastas seghärdning. De härvid erhållna
egenskaperna kvarstå helt oförändrade även efter nitreringen, då
nitreringstem-peraturen ej överskrider seghärdningens anJöpningstemperatur.
1 Sverige tillverkas nitrerstål endast av A.-B. Bofors, som även
utför nitreringen. Som standardkvaliteter tillverkas enligt tabell 38 en
serie stål, som i seghärdat tillstånd täcka hållfasthetsområdet 65—
135 kg/mm2.
Tabell 38. Hållfasthetsvärden för kärnmaterialet i Bofors nitrerstål efter
seghärdning och nitrering i dim. 60 mm 0.
Bofors beteckning Sträckgräns kg/mm2 min. Brottgräns kg/mm2 Förlängning %-N % Kontraktion O/ /o c:a
AR 67 45 65— 80 24—18 55
ARO 75 60 80—100 20—14 45
AERO 77* (65 85—100 22—16 45
(80 100—115 16-10 40
ROP 63* i75 90—110 18—14 50
(90 110—135 14—10 45
*) Det högre eller lägre hållfasthetsområdet för samma kvalitet beror på
anlöpnings-temperaturen.
40. Automatstål.
De s. k. friskärande stålen eller automatstålen utgöra en grupp av
stål, som genom sina speciella bearbetningsegenskaper fått stor
betydelse för verkstadsindustrien. I jämförelse med ett »vanligt» stål
med samma hållfasthet tillåta automatstålen exempelvis vid
svarv-ning en avsevärt högre skärhastighet utan ökning av verktygsslitaget.
Man erhåller korta lättbrutna svarvspån och dessutom en mycket ren
och slät yta vid såväl höga som låga skärhastigheter. En
kallbearbetning bidrager till att ytterligare förbättra bearbetningsegenskaperna,
varför automatstålen ofta levereras i form av kalldraget stångmaterial.
Analyserna kännetecknas framför allt av höga svavel- och
fosforhalter (0,075—0,200 °/o) samt en relativt hög manganhalt, som avser
att kompensera svavelhaltens dåliga inflytande i andra avseenden. I
övrigt äro de vanliga automatstålen olegerade, och kolhalten varieras
efter kraven på hållfasthet. Beroende på kolhalten användas
automatstålen i obehandlat, normaliserat, seghärdat eller sätthärdat tillstånd.
På de senaste åren har en helt ny typ av automatstål framkommit,
106
<< prev. page << föreg. sida << >> nästa sida >> next page >>
