Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Lagermetaller - 84. Olika slag av lagermetaller
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

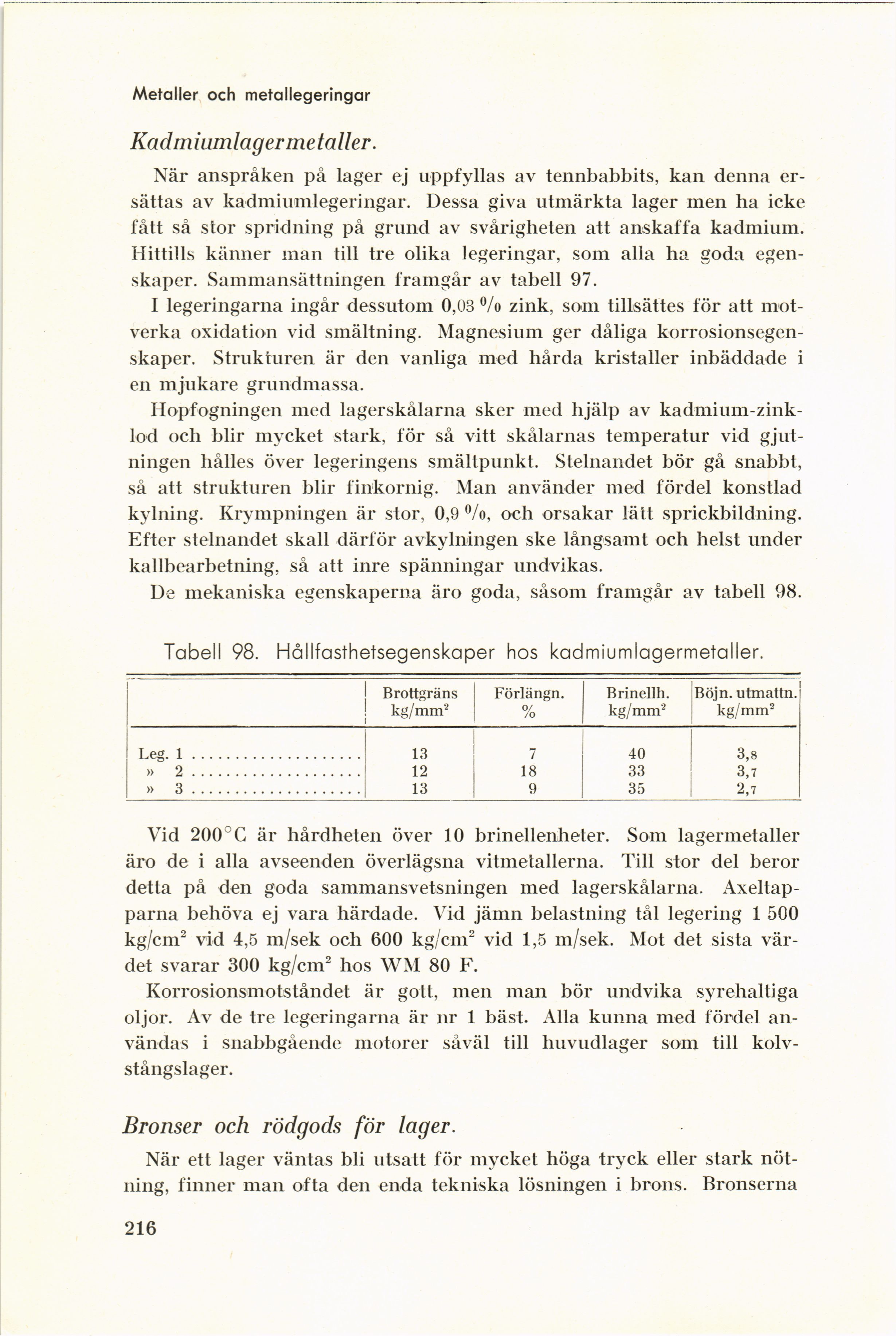

Metaller och metallegeringar
Kadmiumlag er metaller.
När anspråken på lager ej uppfyllas av tennbabbits, kan denna
ersättas av kadmiumlegeringar. Dessa giva utmärkta lager men ha icke
fått så stor spridning på grund av svårigheten att anskaffa kadmium.
Hittills känner man till tre olika legeringar, som alla ha goda
egenskaper. Sammansättningen framgår av tabell 97.
I legeringarna ingår dessutom 0,03 % zink, som tillsättes för att
motverka oxidation vid smältning. Magnesium ger dåliga
korrosionsegen-skaper. Strukturen är den vanliga med hårda kristaller inbäddade i
en mjukare grundmassa.
Hopfogningen med lagerskålarna sker med hjälp av
kadmium-zink-lod och blir mycket stark, för så vitt skålarnas temperatur vid
gjut-ningen hålles över legeringens smältpunkt. Stelnandet bör gå snabbt,
så att strukturen blir finkornig. Man använder med fördel konstlad
kylning. Krympningen är stor, 0,9 °/o, och orsakar lätt sprickbildning.
Efter stelnandet skall därför avkylningen ske långsamt och helst under
kallbearbetning, så att inre spänningar undvikas.
De mekaniska egenskaperna äro goda, såsom framgår av tabell 98.
Tabell 98. Hållfasthetsegenskaper hos kadmiumlagermetaller.
Brottgräns kg/mm2 Förlängn. 0/ /o Brinellh. kg/mm2 Böjn. utmattn. kg/mm2
Leg. 1 13 7 40 3,8
» 2 12 18 33 3,7
» 3 13 9 35 2,7
Vid 200° C är hårdheten över 10 brinellenheter. Som lagermetaller
äro de i alla avseenden överlägsna vitmetallerna. Till stor del beror
detta på den goda sammansvetsningen med lagerskålarna.
Axeltapparna behöva ej vara härdade. Vid jämn belastning tål legering 1 500
kg/cm2 vid 4,5 m/sek och 600 kg/cm2 vid 1,5 m/sek. Mot det sista
värdet svarar 300 kg/cm2 hos WM 80 F.
Korrosionsmotståndet är gott, men man bör undvika syrehalti ga
oljor. Av de tre legeringarna är nr 1 bäst. Alla kunna med fördel
användas i snabbgående motorer såväl till huvudlager som till
kolv-stångslager.
Bronser och rödgods för lager.
När ett lager väntas bli utsatt för mycket höga tryck eller stark
nötning, finner man ofta den enda tekniska lösningen i brons. Bronserna
216
<< prev. page << föreg. sida << >> nästa sida >> next page >>
