Mekanisk materialprovning
rörelseenergi av 15 kgm. Provstycket är upplagt på två stöd med 40
mm inbördes avstånd, och pendeln får träffa provstycket mitt
emellan stöden. Charpyprovstyckets form framgår av fig. 104.
Slagprovstycken av annan form förekomma även. De olika provformerna ge
emellertid mycket varierande värden, varför det vid stipulerandet av
vissa fordringar är nödvändigt att ange, vilken provstavsform som
skall användas.

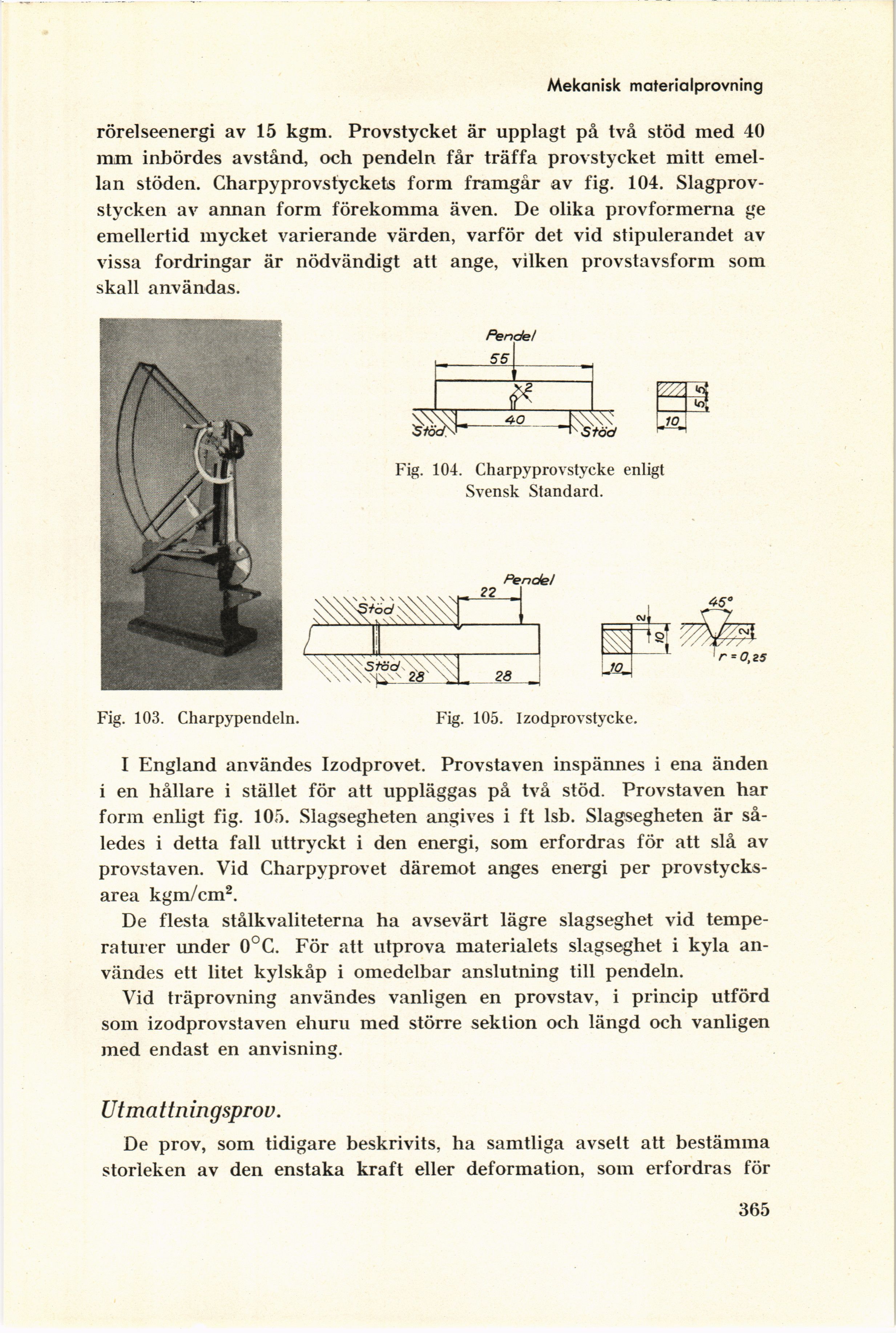

Fig. 103. Charpypendeln.
Fig. 104. Charpyprovstycke enligt
Svensk Standard.
Fig. 105. Izodprovstycke.
I England användes Izodprovet. Provstaven inspännes i ena änden
i en hållare i stället för att uppläggas på två stöd. Provstaven har
form enligt fig. 105. Slagsegheten angives i ft Isb. Slagsegheten är
således i detta fall uttryckt i den energi, som erfordras för att slå av
provstaven. Vid Charpyprovet däremot anges energi per
provstycks-area kgm/cm2.
De flesta stålkvaliteterna ha avsevärt lägre slagseghet vid
temperaturer under 0°C. För att utprova materialets slagseghet i kyla
användes ett litet kylskåp i omedelbar anslutning till pendeln.
Vid träprovning användes vanligen en provstav, i princip utförd
som izodprovstaven ehuru med större sektion och längd och vanligen
med endast en anvisning.
Utmattningsprov.
De prov, som tidigare beskrivits, ha samtliga avsett att bestämma
storleken av den enstaka kraft eller deformation, som erfordras för
365
