Kugghjul
Med ökning av stigningsvinkeln förbättras verkningsgraden. Som
gräns kan 30° sättas. Större vinkel förbättrar verkningsgraden
endast obetydligt men försvårar bearbetningen. Den i formlerna
ingående stigningsvinkeln gäller i delningscirkeln. Den är större vid
kuggfoten och mindre vid knggtoppen. Skillnaden i vinkeln mellan
foten och toppen bör ej överstiga 6°, då eljest tillverkningen försvåras.

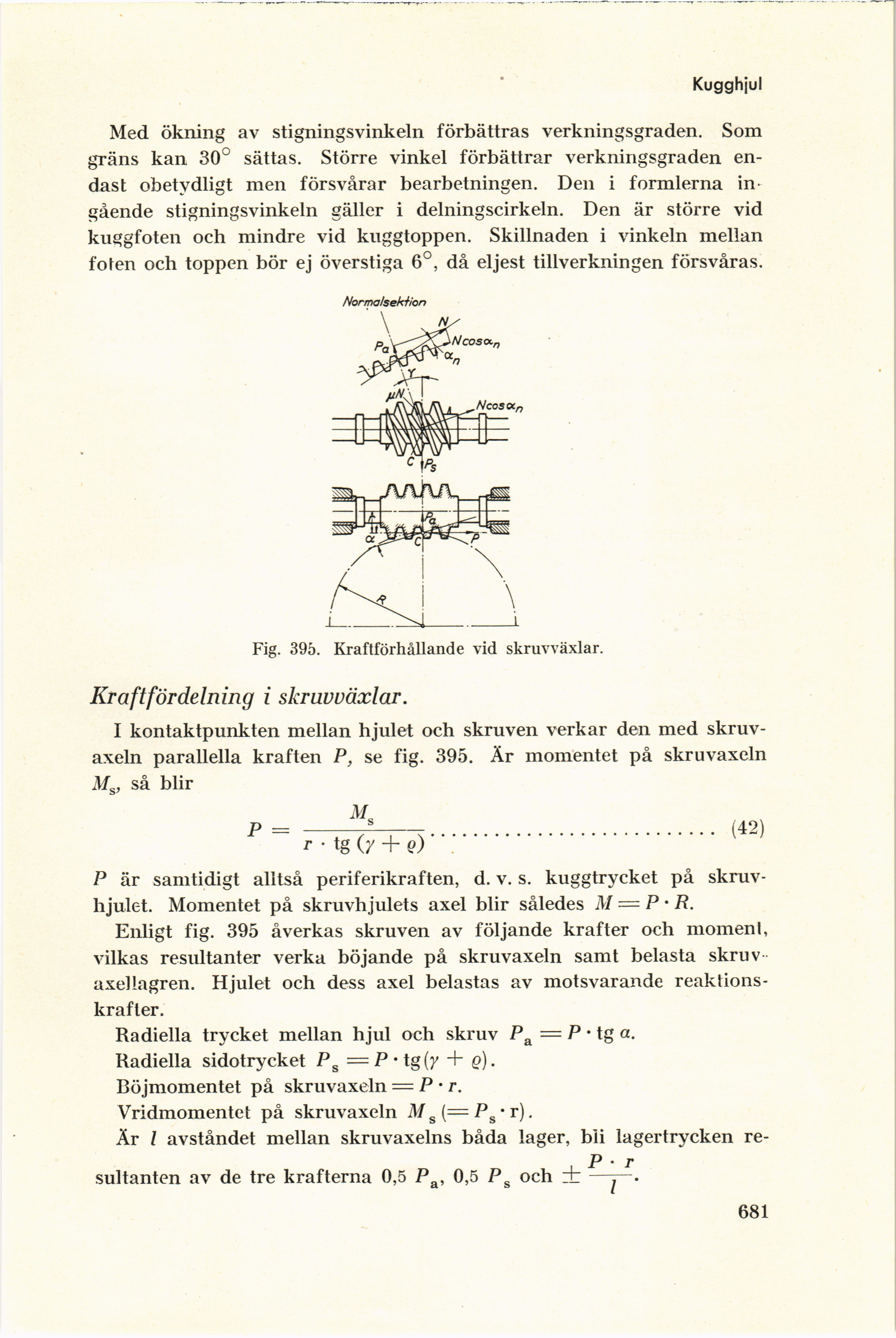

Fig. 395. Kraftförhållande vid skruvväxlar.
Kraftfördelning i skruvväxlar.
I kontaktpunkten mellan hjulet och skruven verkar den med
skruv-axeln parallella kraften P, se fig. 395. Är momentet på skruvaxeln
Ms, så blir
P =
r • tg f/ + o) ■
P är samtidigt alltså periferikraften, d. v. s. kuggtrycket på
skruvhjulet. Momentet på skruvhjulets axel blir således M — P • R.
Enligt fig. 395 åverkas skruven av följande krafter och momenl,
vilkas resultanter verka böjande på skruvaxeln samt belasta skruv
axellagren. Hjulet och dess axel belastas av motsvarande
reaktions-krafter.
Radiella trycket mellan hjul och skruv Pa = P • tg a.
Radiella sidotrycket Ps — P • tg(y + q) .
Böjmomentet på skruvaxeln = P • r.
Vridmomentet på skruvaxeln Ms(—Pst).
Är l avståndet mellan skruvaxelns båda lager, bli lagertrycken re-
P • r
sultanten av de tre krafterna 0,5 Pa, 0,5 Ps och i —j—.
681
