- Project Runeberg -  Teknisk Tidskrift / 1928. Allmänna avdelningen /
32

(1871-1962)
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Häfte 4. 28 jan. 1928 - Metallerna på Werkstofftagung 1927

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

32

TEKNISK TIDSKRIFT

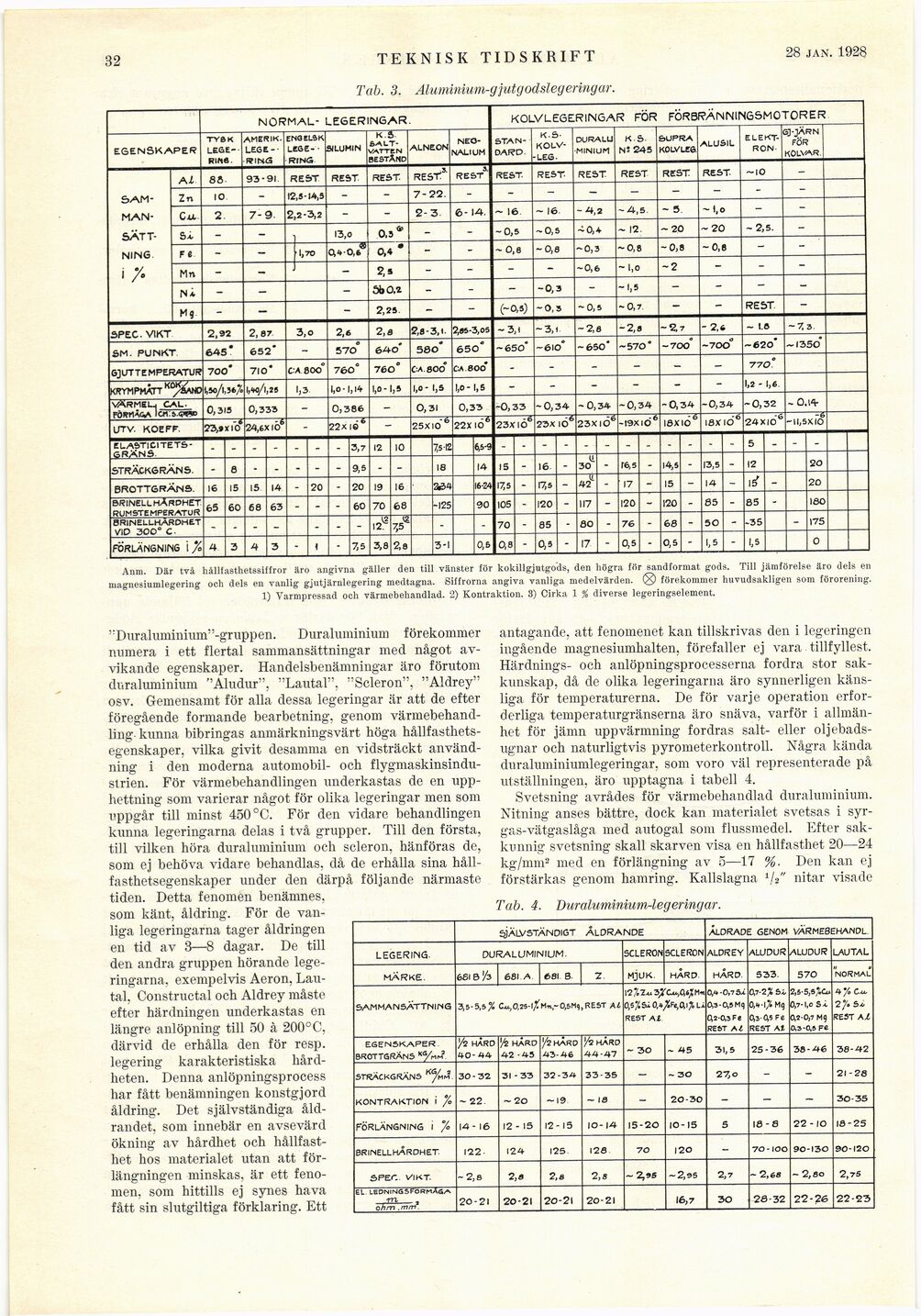

Tab. 3. Aluminium-gjutgodslegeringar.

11 FEBR. 1928

NORMAL- LEGERINGAR. KOLVLEGERINGAR FÖR FÖRBRÄNNINGSMOTORER
egenskaper TYSK
LEGERAS AMERIK.
LEGERAS en8el4k lege-• RING SILUMIN k ä
SALTVATTEN BESTÄMD ALNEON [-neo-NALIUM standard ks-kolv–LEG–] {+neo- NALIUM stan- dard ks- kolv- -LEG-+} duralu minium ks ns 245 SUPRA kolv leg. ALUSIL [-elektron-] {+elekt- ron+} g]-jarn FÖR KOLVAR.
[-5AM-MAN-sättning-]
{+5AM- MAN- sätt- ning+} i/. Al 8S. 93-91 rest rest rest rest3’ rest rest. rest rest rest rest rest- ~I0 -
Zn 10 - 12,5-14,5 - - 7-22. - - - - - - - - -
C ix 2. 7-9. 2,2-3,2 - - 2-3. 6- 1 A. - 16 - 16. -A,2 - 4,5 - 5 ~ 1,0 - -
s* - - 13,0 0,5* - - -0,5 -0,5 ~ 12. - 20 — 20 -2,5. -
Fi - - 1,70 <8 Qt-0,6 O,«’ - - ~0,8 -0,8 -0,3 — 0,8 -0,8 -0,8 - -
Mn - - - % * - - - - -0,6 ~ 1,0 -2 - - -
Ni - - - 5b 0.2 - - - -0,3 - "1,5 - - - -
M9. - - - 2,25 - - (-0,5) -0,5 ~0,5 -0,7. - - REST. -
SPEC. VIKT 2,92 2, 87 3, o 2,6 2,8 2,8-3,1. 2,85-3,05 -3,1 -3,1 -2,8 -2,8 -2,7 - 2,6 - 1.8 -7.3
SM- PUNKT 645* 652- - 570° 64-0° 58o" 650° — 650° ~6io° -650* ~570° -7 OO ~700° -620* ~ 1350°
GJUT TEMPERATUR 700* 710’ CA 80O° 760° 760° ca 800° ca 800* - - - - - - 770°.
krympmått k l,5o/l,3»7° l,«/l,25 1,3 1,0-1,14 1,0-1,5 1,0" 1,5 1,0- 1,5 - - - - - - 1,2 - 1,6.
V^iRMEI—i
CAL-FÖRHÄGiA lcri:s.««D 0,315 0,333 - 0,386 - O, 31 0,33 -0,33 -0,34 -0,34 -0,34 -0,34 -0,34 -0,32 - 0,14*
utv. koeft. 23,» x 10* 24,6x |ö6 - 22x1© 6 - 25xi0"6 22x iö6 23xiö6 23x löé 23xiö6 -i9xio’6 isxiö6 isxid6 24xi06 -11,5x10
[-elasticitetsgräns-]
{+elasticitets- gräns+} 3,7 12 10 75-12 6,5-9
sträckgräns. - 8 - - - - - 9,6 - - 18 14 15 - 16 - Ii 30 - t6.5 - 14,5 - 13,5 - 12 2o
brottgrans. 16 15 15 14 - 20 - 20 19 16 ä54 16-24 17! 5 - 175 - 42u - 17 - 15 - 14 - - 20
brinellhArdhet. RUMSTEMPERATUR 65 60 68 63 - - - 60 70 68 -125 90 105 - 120 - 117 - 120 - 120 - 85 - 85 - iao
BR1NELLHÄRDHET vid 300° c - - - - - - - 12 - - 70 - 85 - 80 - 76 - 6 B - 50 - -35 - 175
FÖRLÄNGNING i % A 3 4 3 - ( - 7,5 3,8 2,8 3-1 0,6 0,8 - 0,5 - 17 - 0,5 - 0,6 - 1,5 - 1,5 0

Anm. Där två hållfasthetssiffror äro angivna gäller den till vänster för kokillgjutgods, den högra för sandformat gods. Till jämförelse äro dels en
magnesiumlegering och dels en vanlig gjutjärnlegering medtagna. Siffrorna angiva vanliga medelvärden, (x) förekommer huvudsakligen som förorening.
1) Yarmpressad och värmebehandlad. 2) Kontraktion. 3) Cirka 1 % diverse legeringselement.

’:Duraluminium"-gruppen. Duraluminium förekommer
numera i ett flertal sammansättningar med något
avvikande egenskaper. Handelsbenämningar äro förutom
duraluminium "Aludur", "Lautal", "Scleron", "Aldrey"
osv. Gemensamt för alla dessa legeringar är att de efter
föregående formande bearbetning, genom
värmebehandling- kunna bibringas anmärkningsvärt höga
hållfasthets-egenskaper, vilka givit desamma en vidsträckt
användning i den moderna automobil- och
flygmaskinsindustrien. För värmebehandlingen underkastas de en
upphettning som varierar något för olika legeringar men som
uppgår till minst 450 °C. För den vidare behandlingen
kunna legeringarna delas i två grupper. Till den första,
till vilken höra duraluminium och scleron, hänföras de,
som ej behöva vidare behandlas, då de erhålla sina
hållfasthetsegenskaper under den därpå följande närmaste
tiden. Detta fenomen benämnes,
som känt, åldring. För de
vanliga legeringarna tager åldringen
en tid av 3—8 dagar. De till
den andra gruppen hörande
legeringarna, exempelvis Aeron,
Lautal, Constructal och Aldrey måste
efter härdningen underkastas en
längre anlöpning till 50 à 200°C,
därvid de erhålla den för resp.
legering karakteristiska
hårdheten. Denna anlöpningsprocess
har fått benämningen konstgjord
åldring. Det självständiga
åldrandet, som innebär en avsevärd
ökning av hårdhet och
hållfasthet hos materialet utan att
förlängningen minskas, är ett
fenomen, som hittills ej synes hava
fått sin slutgiltiga förklaring. Ett

antagande, att fenomenet kan tillskrivas den i legeringen
ingående magnesiumhalten, förefaller ej vara tillfyllest.
Härdnings- och anlöpmngsprocesserna fordra stor
sakkunskap, då de olika legeringarna äro synnerligen
känsliga för temperaturerna. De för varje operation
erforderliga temperaturgränserna äro snäva, varför i
allmänhet för jämn uppvärmning fordras salt- eller
oljebads-ugnar och naturligtvis pyrometerkontroll. Några kända
durahiminiumlegeringar, som voro väl representerade på
utställningen, äro upptagna i tabell 4.

Svetsning avrådes för värmebehandlad duraluminium.
Nitning anses bättre, dock kan materialet svetsas i
syr-gas-vätgaslåga med autogal som flussmedel. Efter
sakkunnig svetsning skall skarven visa en hållfasthet 20—24
kg/mm2 med en förlängning av 5—17 %. Den kan ej
förstärkas genom hamring. Kallslagna 1,/2" nitar visade

Tab. 4. Duraluminium-legeringar.

SJÄLVSTÄNDIGT ÅLDRANDE ÅLDRADE GENOM VARMEßEHANDL.
LEGERING. DURALUMINIUM. SCLERON SCLERON ALDREY ALUDUR ALUDUR LAUTAL
MÄRKE. 681 3 j/3 681 A 681 B. 2. MJUK. HÅRD HÅRD. 533. 570 NORMAL
SAMMANSÄTTNING 3,5-5,5/i Cu.,0,25-|£M«,~C15MI,REST Al 0,57.5^0,^,017. Li REST Al OA-0,7 SU 0,3-0,5Mq Q2-0,3Fe REST A t 0,7-2^; Si 0,1-l/i Mq <}3- 0,5 Fc REST At 2,5-5,67.G, 0,7-1,0 S-i 0,5 0,7 M9 0,3-0,5 Fe 4/4 c^. 27. Si REST AJ.
EGENSKAPER BROTTGRÄNS k%Ms /2 HÅRD 40- 44 fe HÅRD 42 - J/2 HÅRD 43-46 Y? HÅRD 44-47 - 30 - 45 31,5 25-36 38-46 38-42
STRACKGRANS 30-32 31-33 32-34 33-3S - - 30 27,0 - - 21-28
KONTRAKTION i °/o - 22 ~20 —19 - IS - 20-30 - - - 30-35
FÖRLANGNING i % 14-16 12 - 15 12-15 IO- 14 I5-20 10-15 5 18-8 22 -10 18-25
BRINELLHARDHET- 122 124 125. 128 70 I20 - 70-100 90-130 90-120
SPEC.. VIKT. -2,8 2,8 2,8 2,8 -2,« -2,95 2,7 - 2,és - 2,8o 2,75
EL. LEDNINGSFORMAR/*. -, ohm . mm. 20-2I 20-2I 20-21 20-21 16,7 30 28-32 22-26 22-23

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Tue Dec 12 02:07:59 2023 (aronsson) (download) << Previous Next >>
https://runeberg.org/tektid/1928a/0040.html

Valid HTML 4.0! All our files are DRM-free
