kolvstången utgör cylinderlopp för den
med k betecknade ansättningskolven.
Denna är fastsatt på en plungeliknande
anordning, i fig. 2 betecknad med S_k, vars
övre sida är tandad.

Vid helt lossad broms och uppladdat
system (till 5 atm tryck) råder
huvudled-ningstrycket 5 atm uti kammaren B samt
hjälpluftkammaren H uti luftbehållaren
3. Uti såväl kammaren a (till höger om
ansättningskolven) som kammaren A (till
höger om bromskolven), vilka bada
kamrar kommunicera med varandra genom
överströmningsöppningen ö, rader däremot
atmosfärstryck.

I fig. 2 intager den med 6 betecknade
omställningsanordningen läget för
utbromsning av lastad vagn.

Bromsning ernås på vanligt sätt
genom reducering av trycket i
huvudledningen. Vid dylikt tryckfall i
huvudledningen sätter regleringsventilen 2
hjälpluftkammaren H i förbindelse med kammaren a (genom
kanalen 5 a). Härigenom föres ansättningskolven k snabbt
åt vänster, vilken rörelse genom tvärstycket T överföres
till vagnens bromsanordning och medför, att
bromsblocken bliva ansatta mot hjulringarna. Genom
överströmningsöppningen ö tryckutjämnas även
arbetskammaren A med hjälpluftkammaren H.
överströmningsöppningen är emellertid så vald, att ansättningskolven k
med all säkerhet hinner utföra max. slag, innan
kamrarna a och A bliva tryckutjämnade. På grund av
arbetskammarens A tryckutjämning med
hjälpluftkammaren H kommer bromskolven K att föras över åt
vänster, i vilken rörelse även medbringaranordningen
M deltager. Så snart medbringaranordningen M
emellertid förts från sitt anslag mot bromscylindern,
kommer fjädern F att föra medbringarpallen P i ingrepp
med den tandade delen av kolvstången S_k, varigenom
bromskraften från bromskolven K överföres till
tvärstycket T, dvs. till vagnens bromsanordning. Enär
bromsblocken, oavsett om de voro mer eller mindre
slitna, voro ansatta, innan bromskolven K började sin
rörelse åt vänster, inses, att bromskolven K erhåller
en ytterst liten slaglängd, vilket bl. a. medför, att
Transit-bromsens luftförbrukning blir synnerligen låg.

Beroende på hur kraftig tryckreduceringen i
huvudledningen varit, kommer under bromsning trycket att
reduceras i funktionskammaren B. Har exempelvis
trycket i huvudledningen reducerats från 5,0 till 4,2 atm,
så har trycket i funktionskammaren B genom
regleringsventilen 2 (genom kanalen 5 b) reducerats till 2,8 atm.
Hade däremot trycket i huvudledningen reducerats från
5,0 till 3,3 atm, så hade härigenom trycket i
funktionskammaren B reducerats till atmosfärstrycket, dvs.
fullbromsning hade ernåtts. Detta förutsätter emellertid,
att omställningsanordningen 6 intager det å fig. 2
visade läget för lastad vagn. Bromskraften kan således
vid Transit-bromsen ökas gradvis under bromsningen
intill max. värdet.

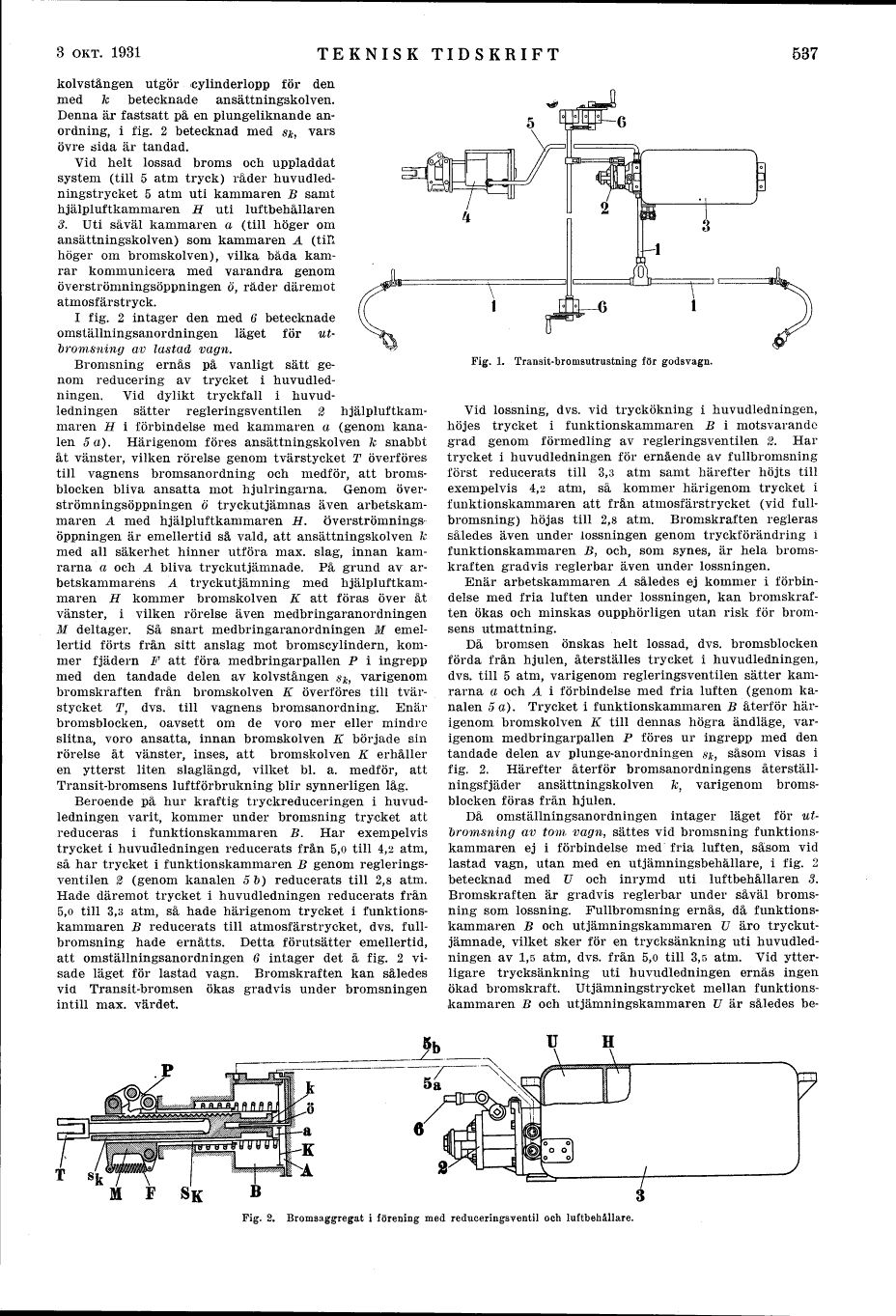

Fig. 1. Transit-bromsutrustning för godsvagn.

Vid lossning, dvs. vid tryckökning i huvudledningen,
höjes trycket i funktionskammaren B i motsvarande
grad genom förmedling av regleringsventilen 2. Har
trycket i huvudledningen för ernående av fullbromsning
först reducerats till 3,3 atm samt härefter höjts till
exempelvis 4,2 atm, så kommer härigenom trycket i
funktionskammaren att från atmosfärstrycket (vid
fullbromsning) höjas till 2,8 atm. Bromskraften regleras
således även under lossningen genom tryckförändring i
funktionskammaren B, och, som synes, är hela
bromskraften gradvis reglerbar även under lossningen.

Enär arbetskammaren A således ej kommer i
förbindelse med fria luften under lossningen, kan
bromskraften ökas och minskas oupphörligen utan risk för
bromsens utmattning.

Då bromsen önskas helt lossad, dvs. bromsblocken
förda från hjulen, återställes trycket i huvudledningen,
dvs. till 5 atm, varigenom regleringsventilen sätter
kamrarna a och A i förbindelse med fria luften (genom
kanalen 5 a). Trycket i funktionskammaren B återför
härigenom bromskolven K till dennas högra ändläge,
varigenom medbringarpallen P föres ur ingrepp med den
tandade delen av plunge-anordningen S_k, såsom visas i
fig. 2. Härefter återför bromsanordningens
återställningsfjäder ansättningskolven k, varigenom
bromsblocken föras från hjulen.

Då omställningsanordningen intager läget för
utbromsning av tom vagn, sättes vid bromsning
funktionskammaren ej i förbindelse med fria luften, såsom vid
lastad vagn, utan med en utjämningsbehållare, i fig. 2
betecknad med U och inrymd uti luftbehållaren 3.
Bromskraften är gradvis reglerbar under såväl
bromsning som lossning. Fullbromsning ernås, då
funktionskammaren B och utjämningskammaren U äro
tryckutjämnade, vilket sker för en trycksänkning uti
huvudledningen av 1,5 atm, dvs. från 5,0 till 3,5 atm. Vid
ytterligare trycksänkning uti huvudledningen ernås ingen
ökad bromskraft. Utjämningstrycket mellan funktionskammaren
B och utjämningskammaren U är således


Fig. 2. Bromsaggregat i förening med reduceringsventil och luftbehållare.
