Teknisk Tidskrift

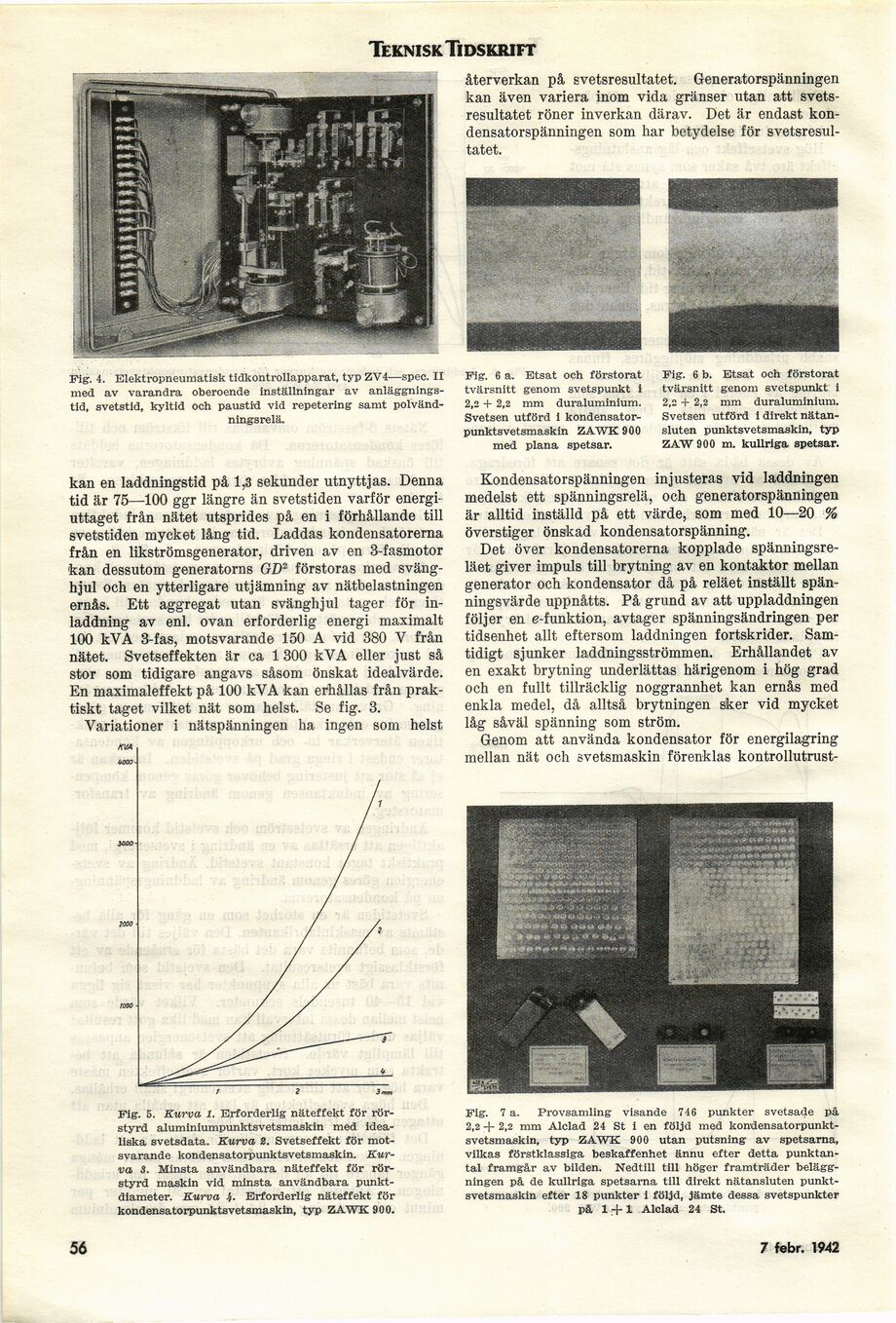

Fig. 4. Elektropneumatisk tidkontrollapparat, typ ZV4—spec. II
med av varandra oberoende inställningar av
anläggningstid, svetstid, kyltid och paustid vid repetering samt
polvänd-ningsrelä.

återverkan på svetsresultatet. Generatorspänningen
kan även variera inom vida gränser utan att
svetsresultatet röner inverkan därav. Det är endast
kon-densatorspänningen som har betydelse för
svetsresultatet.

Fig. 6 a. Etsat och förstorat
tvärsnitt genom svetspunkt i
2,2 + 2,2 mm duraluminium.
Svetsen utförd i
kondensator-punktsvetsmaskin ZAWK 900
med plana spetsar.

Fig. 6 b. Etsat och förstorat
tvärsnitt genom svetspunkt i
2,2 + 2,2 mm duraluminium.
Svetsen utförd i direkt
nätansluten punktsvetsmaskin, typ
ZAW 900 m. kullriga spetsar.

Kondensatorspänningen injusteras vid laddningen
medelst ett spänningsrelä, och generatorspänningen
är alltid inställd på ett värde, som med 10—20 %
överstiger önskad kondensatorspänning.

Det över kondensatorerna kopplade
spänningsre-läet giver impuls till brytning av en kontaktor mellan
generator och kondensator då på reläet inställt
spänningsvärde uppnåtts. På grund av att uppladdningen
följer en e-funktion, avtager spänningsändringen per
tidsenhet allt eftersom laddningen fortskrider.
Samtidigt sjunker laddningsströmmen. Erhållandet av
en exakt brytning underlättas härigenom i hög grad
och en fullt tillräcklig noggrannhet kan ernås med
enkla medel, då alltså brytningen sker vid mycket
låg såväl spänning som ström.

Genom att använda kondensator för energilagring
mellan nät och svetsmaskin förenklas kontrollutrust-

kan en laddningstid på 1,3 sekunder utnyttjas. Denna
tid är 75—100 ggr längre än svetstiden varför
energiuttaget från nätet utsprides på en i förhållande till
svetstiden mycket lång tid. Laddas kondensatorerna
från en likströmsgenerator, driven av en 3-fasmotor
kan dessutom generatorns GIP förstoras med
svänghjul och en ytterligare utjämning av nätbelastningen
ernås. Ett aggregat utan svänghjul tager för
in-laddning av enl. ovan erforderlig energi maximalt
100 kVA 3-fas, motsvarande 150 A vid 380 V från
nätet. Svetseffekten är ca 1 300 kVA eller just så
stor som tidigare angavs såsom önskat idealvärde.
En maximaleffekt på 100 kVA kan erhållas från
praktiskt taget vilket nät som helst. Se fig. 3.

Variationer i nätspänningen ha ingen som helst

KVA

ucoo-

Fig. 5. Kurva 1. Erforderlig näteffekt för
rörstyrd aluminiumpunktsvetsmaskin med
idealiska svetsdata. Kurva 2. Svetseffekt för
motsvarande kondensatorpunktsvetsmaskin.
Kurva S. Minsta användbara näteffekt för
rörstyrd maskin vid minsta användbara
punktdiameter. Kurva k- Erforderlig näteffekt för
kondensatorpunktsvetsmaskin, typ ZAWK 900.

Fig. 7 a. Provsamling visande 746 punkter svetsade på
2,2 + 2,2 mm Alclad 24 St i en följd med
kondensatorpunktsvetsmaskin, typ ZAWK 900 utan putsning av spetsarna,
vilkas förstklassiga beskaffenhet ännu efter detta
punktantal framgår av bilden. Nedtill till höger framträder
beläggningen på de kullriga spetsarna till direkt nätansluten
punktsvetsmaskin efter 18 punkter i följd, jämte dessa svetspunkter
på 1,+ t Alclad 24 St.

56

7 febr. 1942
