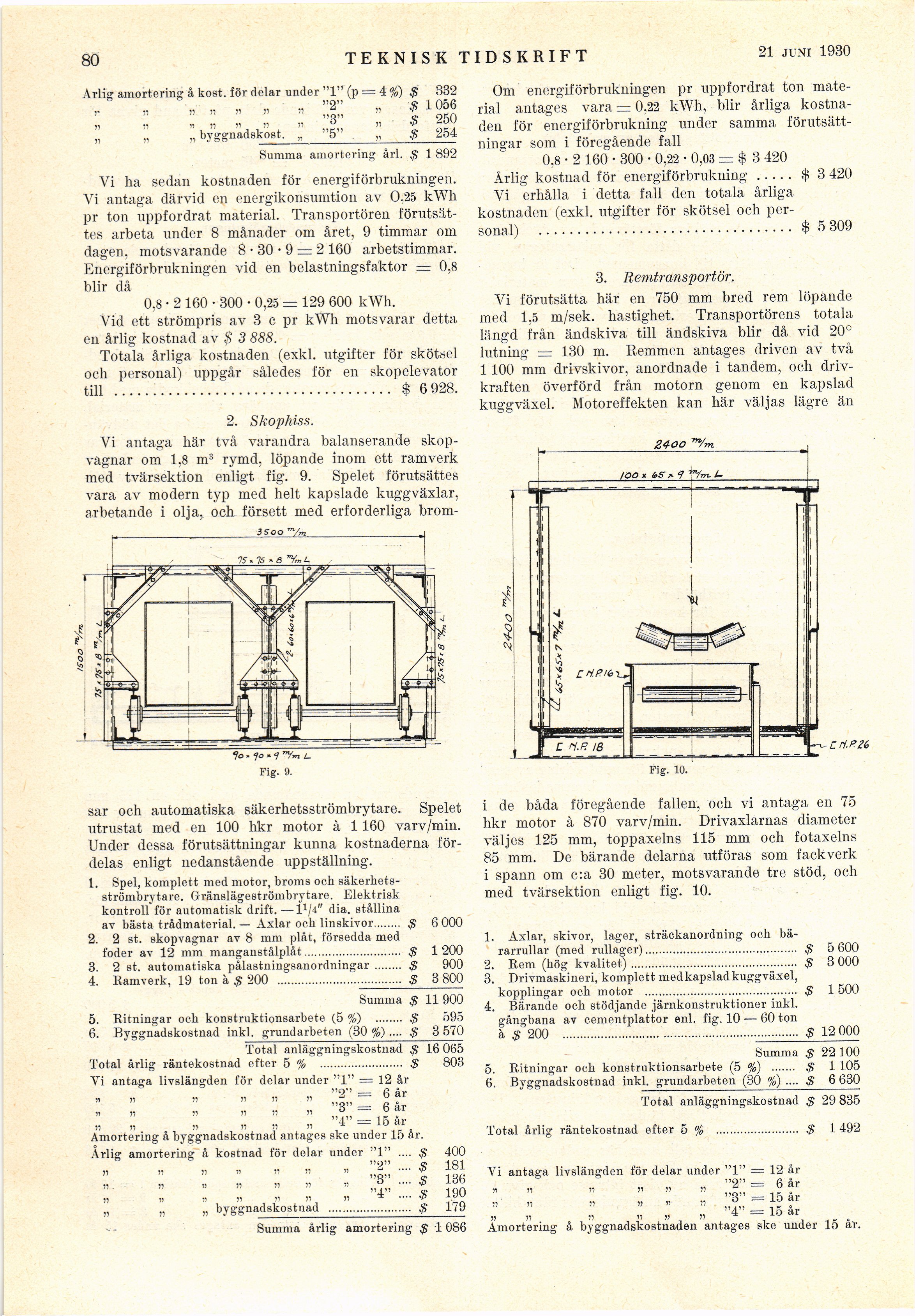

80
TEKNISK TIDSKRIFT
20 SePt. 1930
Ärlig amortering å kost. för delar under "1" (p = 4 %) $ 332
r 51 ii ii ii » n "2 55 $ 1056
"Q" ff. OKf)
15 51 55 55 51 55 11 a 11 v> -OJ
„ „ „ byggnadskost. „ "5" „ g 254
Summa amortering årl. $ 1 892
Vi ha sedan kostnaden för energiförbrukningen.
Vi antaga därvid en energikonsumtion av 0,25 kWh
pr ton uppfordrat material. Transportören
förutsattes arbeta under 8 månader om året, 9 timmar om
dagen, motsvarande 8 • 30 • 9 = 2 160 arbetstimmar.
Energiförbrukningen vid en belastningsfaktor = 0,8
blir då
0.8 • 2 160 • 300 • 0,25 = 129 600 kWh.
Vid ett strömpris av 3 c pr kWh motsvarar detta
en årlig kostnad av $ 3 888.
Totala årliga kostnaden (exkl. utgifter för skötsel
och personal) uppgår således för en skopelevator
till .................................... $ 6 928.
2. Skophiss.
Vi antaga här två varandra balanserande
skop-vàgnar om 1,8 m3 rymd, löpande inom ett ramverk
med tvärsektion enligt fig. 9. Spelet förutsättes
vara av modern typ med helt kapslade kuggväxlar,
arbetande i olja, och försett med erforderliga brom-
Fig. 9.
Om energiförbrukningen pr uppfordrat ton
material antages vara = 0,22 kWh, blir årliga
kostnaden för energiförbrukning under samma
förutsättningar som i föregående fall
0,8 • 2 160 • 300 • 0,22 • 0,03 = $ 3 420
Årlig kostnad för energiförbrukning.....$ 3 420
Vi erhålla i detta fall den totala årliga
kostnaden (exkl. utgifter för skötsel och
personal) ................................. $ 5 309
3. Remtransportör.
Vi förutsätta här en 750 mm bred rem löpande
med 1,5 m/sek. hastighet. Transportörens totala
längd från ändskiva till ändskiva blir då vid 20°
lutning = 130 m. Remmen antages driven av två
1100 mm drivskivor, anordnade i tandem, och
drivkraften överförd från motorn genom en kapslad
kuggväxel. Motoreffekten kan här väljas lägre än
sar och automatiska säkerhetsströmbrytare. Spelet
utrustat med en 100 hkr motor à 1160 varv/min.
Under dessa förutsättningar kunna kostnaderna
fördelas enligt nedanstående uppställning.
1. Spel, komplett med motor, broms och
säkerhets-strömbrytare. Gr ränslägeströmbrytare. Elektrisk
kontroll för automatisk drift. —llll" dia, stållina
av bästa trådmaterial. — Axlar och linskivor........ $ 6 000
2. 2 st. skopvagnar av 8 mm plåt, försedda med
foder av 12 mm manganstålplåt............................ $ 1 200
3. 2 st. automatiska pålastningsanordningar ........ $ 900
4. Ramverk, 19 ton à $ 200 .................................... $ 3 800
Summa $ 11 900
5. Ritningar och konstruktionsarbete (5 %) . ....... $ 595
6. Byggnadskostnad inkl. grundarbeten (30 %).... $ 3 570
Total anläggningskostnad $ 16 065
Total årlig räntekostnad efter 5 °/o ........................ $ 803
Yi antaga livslängden för delar under "1" = 12 år
"2"’ = fi år
n 55 n 11 11 11 ^ — u 01
"Q" _ fi Sr
11 11 11 55 51 55 u
"4" — 15 år
55 55 55 55 55 55 ^ - ±,J 1 e
Amortering å byggnadskostnad antages ske under 15 år.
Ärlig amortering å kostnad för delar under "1" .... $ 400
55S155 ff« 1Q1
11 11 11 11 11 11 11 a ’P -LO"L
"Q’5 ff, 1 Qfi
55 55 55 11 55 5 5 55 .... ""
11 55 55 55 55 51 55 4 .... $ 190
„ „ „ byggnadskostnad ........................ $ 179
Summa årlig amortering $ 1086
Fig. 10.
i de båda föregående fallen, och vi antaga en 75
hkr motor à 870 varv/min. Drivaxlarnas diameter
väljes 125 mm, toppaxelns 115 mm och fotaxelns
85 mm. De bärande delarna utföras som fackverk
i spann om c:a 30 meter, motsvarande tre stöd, och
med tvärsektion enligt fig. 10.
1. Axlar, skivor, lager, sträckanordning och
bä-rarrullar (med rullager)................. ........................................................$ 5 600
2. Rem (hög kvalitet)................................................................................................$ 3 000
3. Drivmaskineri, komplett medkapslad kuggväxel,
kopplingar och motor ................ ..........................................................$ 1 500
4. Bärande och stödjande järnkonstruktioner inkl.
gångbana av cementplattor enl, fig. 10 — 60 ton
à $ 200 ................................................................................$ 12 000
Summa $ 22100
5. Ritningar och konstruktionsarbete (5 %) ..............$ 1 105
6. Byggnadskostnad inkl. grundarbeten (3Ö %) .... $ 6 630
Total anläggningskostnad $ 29 835
Total årlig räntekostnad efter 5 % ................................................$ 1 492
Vi antaga livslängden för delar under "1" = 12 år
55055 - ß nr
55 11 5 5 5 5 5 5 51 U U al
55Q5I –1 T 8,.
55 5 5 51 55 55 55 ° –-^ „
55 55 , 55 55 55 55 "4" = 15 ar
Amortering å byggnadskostnaden antages ske under 15 år.
