behandling (fällning) föregår filtreringen, torde ej heller
något behov föreligga att öka filterhöjden över de
angivna måtten. De kemiska fällningarna avsätta sig
nämligen helt nära filtrets yta.

Emellertid finnas även snabbfilter med avsevärt större
sandskiktshöjd i marknaden. Då det gäller rening av
vatten, som icke förbehandlats på kemisk väg, t. e.
vatten, som tages direkt ur sjöar eller vattendrag, har
en stor filterhöjd ofta visat sig medföra förbättrad
reningseffekt. Dylika djupsandfilter ha under senare
år kommit i bruk på ett flertal platser även i Sverige
såväl i vattenledningsverk som i industrier, men då
systemet synes vara jämförelsevis litet känt utom
vissa kretsar, kan en beskrivning vara av intresse.
Det må dock anmärkas, att den nedan beskrivna
konstruktionen, som nyligen förts i marknaden, icke
är ensam i sitt slag utan i principiellt avseende företer
stora likheter med en filtertyp som för åtskilliga år
sedan uppfanns av en tysk pappersfabrikant Bollmann.

Fig. 1 visar det yttre, fig. 2 en genomskärning av ett
djupsandsnabbfilter. Den senare figuren illustrerar en
pågående automatisk tvättning av sandmaterialet.

Djupsandsnabbfiltret är fullständigt slutet och arbetar
med en sandskikthöjd av 2 meter. Under sandskiktet
är anordnat ett från detta avskilt rum p, vilket är försett
med vridbara skott eller klaffar, efter vilkas öppnande
sanden oavbrutet kan rinna ned under dess kretslopp
vid de återkommande tvättningsperioderna.

Förnyelse av sandmaterialet är knappast erforderlig.
Reningen av filtret verkställes medelst en tryckvattenstråle,
som automatiskt spolar, tvättar och bearbetar det i
oavbruten rörelse varande sandmaterialet.

Det för rening avsedda rå vattnet tillföres filtret genom
ledningen a och fördelas medelst spridaren b
å filtrets övre sandskikt, på vilket den biologiska reningen
närmast försiggår. Därpå fortsätter vattnet sin vandring
genom det 2 meter höga sandskiktet ned till silrörsystemet
c, varefter det filtrerade vattnet utlöper i
renvattenledningen d.

l samma mån som råvattnets föroreningar avsättas och
ökas uti sandfiltret, ökas även motståndet i detta,

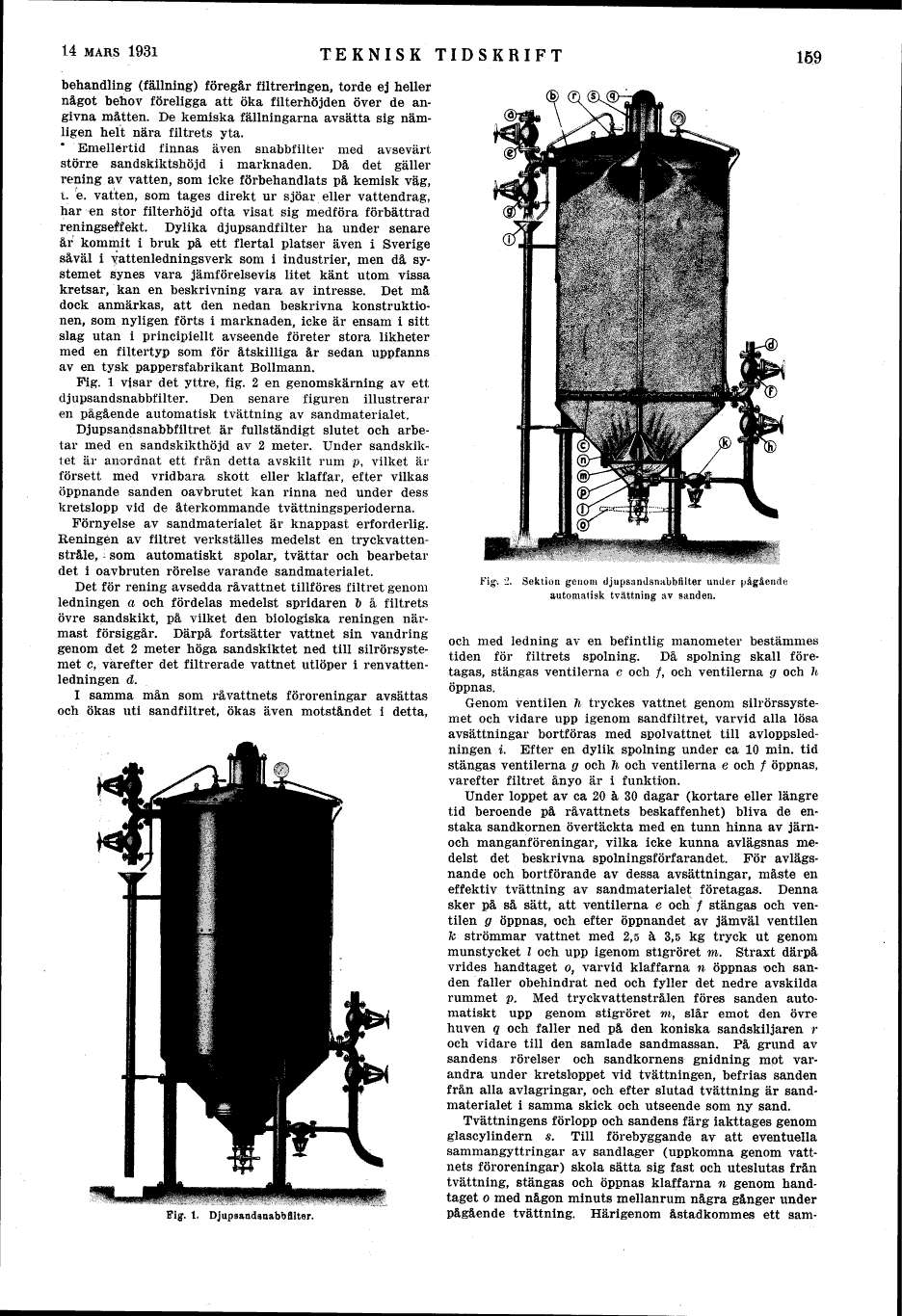

Fig. 1. Djupsandanabbfllter.


Fig. 2. Sektion genom djupsandsnabbfilter under pågående
automatisk tvättning av sanden.

och med ledning av en befintlig manometer bestämmes
tiden för filtrets spolning. Då spolning skall företagas,
stängas ventilerna e och f, och ventilerna g
och h öppnas.

Genom ventilen h tryckes vattnet genom silrörssystemet
och vidare upp igenom sandfiltret, varvid alla lösa avsättningar
bortföras med spolvattnet till avloppsledningen i. Efter en
dylik spolning under ca 10 min. tid stängas ventilerna g och h
och ventilerna e och f öppnas, varefter filtret
ånyo är i funktion.

Under loppet av ca 20 à 30 dagar (kortare eller längre
tid beroende på råvattnets beskaffenhet) bliva de enstaka
sandkornen övertäckta med en tunn hinna av järn- och
manganföreningar, vilka icke kunna avlägsnas medelst
det beskrivna spolningsförfarandet. För avlägsnande
och bortförande av dessa avsättningar, måste en effektiv
tvättning av sandmaterialet företagas. Denna sker på så
sätt, att ventilerna e och f stängas och ventilen
g öppnas, och efter öppnandet av jämväl ventilen
k strömmar vattnet med 2,5 à 3,5 kg tryck ut
genom munstycket l och upp igenom stigröret m.
Straxt därpå vrides handtaget o, varvid klaffarna n
öppnas och sanden faller obehindrat ned och fyller det
nedre avskilda rummet p. Med tryckvattenstrålen
föres sanden automatiskt upp genom stigröret m, slår
emot den övre huven q och faller ned på den
koniska sandskiljaren r och vidare till den samlade
sandmassan. På grund av sandens rörelser och sandkornens
gnidning mot varandra under kretsloppet vid tvättningen,
befrias sanden från alla avlagringar, och efter slutad
tvättning är sandmaterialet i samma skick och utseende
som ny sand.

Tvättningens förlopp och sandens färg iakttages genom
glascylindern s. Till förebyggande av att eventuella
sammangyttringar av sandlager (uppkomna genom
vattnets föroreningar) skola sätta sig fast och uteslutas
från tvättning, stängas och öppnas klaffarna n genom
handtaget o med någon minuts mellanrum några
gånger under pågående tvättning. Härigenom åstadkommes
