Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
TekniskTidskrift

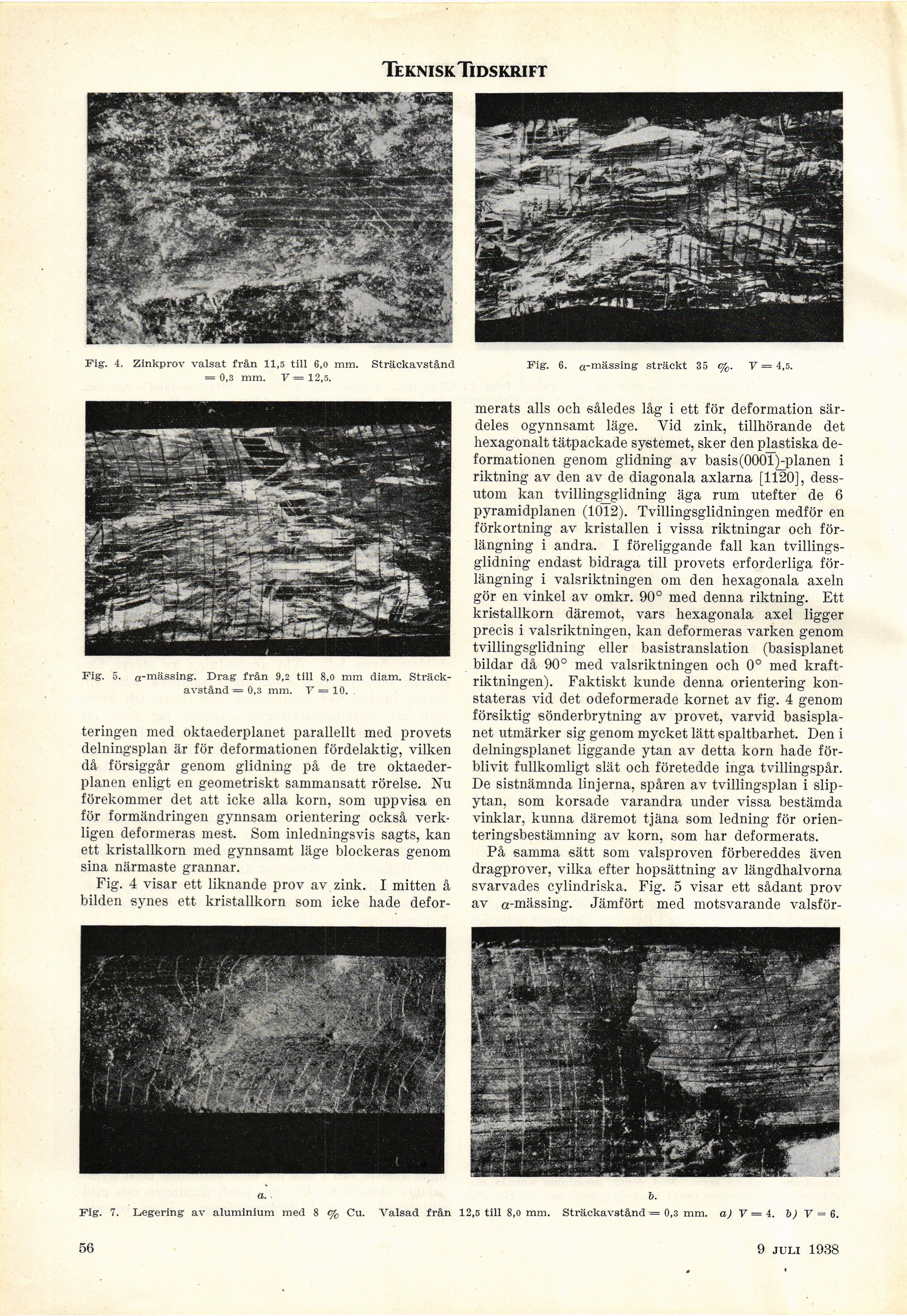

Fig. 6. a-mässing sträckt 35 %• V = 4,5.
Fig. 4. Zinkprov valsat från 11,5 till 6,0 mm. Sträckavstånd
= 0,3 mm. V =12,5.
Fig. 5. a-mässing. Drag från 9,2 till 8,0 mm diam.
Sträckavstånd = 0,3 mm. V =10. .
teringen med oktaederplanet parallellt med provets
delningsplan är för deformationen fördelaktig, vilken
då försiggår genom glidning på de tre
oktaeder-planen enligt en geometriskt sammansatt rörelse. Nu
förekommer det att icke alla korn, som uppvisa en
för formändringen gynnsam orientering också
verkligen deformeras mest. Som inledningsvis sagts, kan
ett kristallkorn med gynnsamt läge blockeras genom
sina närmaste grannar.
Fig. 4 visar ett liknande prov av zink. I mitten å
bilden synes ett kristallkorn som icke hade defor-
merats alls och således låg i ett för deformation
särdeles ogynnsamt läge. Yid zink, tillhörande det
hexagonalt tätpackade systemet, sker den plastiska
deformationen genom glidning av basis(0001)-planen i
riktning av den av de diagonala axlarna [1120],
dessutom kan tvillingsglidning äga rum utefter de 6
pyramidplanen (1012). Tvillingsglidningen medför en
förkortning av kristallen i vissa riktningar och
förlängning i andra. I föreliggande fall kan
tvillingsglidning endast bidraga till provets erforderliga
förlängning i valsriktningen om den hexagonala axeln
gör en vinkel av omkr. 90° med denna riktning. Ett
kristallkorn däremot, vars hexagonala axel ligger
precis i valsriktningen, kan deformeras varken genom
tvillingsglidning eller basistranslation (basisplanet
bildar då 90° med valsriktningen och 0° med
kraftriktningen). Faktiskt kunde denna orientering
konstateras vid det odeformerade kornet av fig. 4 genom
försiktig sönderbrytning av provet, varvid
basisplanet utmärker sig genom mycket lätt spaltbarhet. Den i
delningsplanet liggande ytan av detta korn hade
förblivit fullkomligt slät och företedde inga tvillingspår.
De sistnämnda linjerna, spåren av tvillingsplan i
slipytan, som korsade varandra under vissa bestämda
vinklar, kunna däremot tjäna som ledning för
orienteringsbestämning av korn, som har deformerats.
På samma sätt som valsproven förbereddes även
dragprover, vilka efter hopsättning av längdhalvorna
svarvades cylindriska. Fig. 5 visar ett sådant prov
av a-mässing. Jämfört med motsvarande valsför-
a. b.
Fig. 7. Legering av aluminium med 8 % Cu. Valsad från 12,5 till 8,0 mm. Sträckavstånd = 0,3 mm. a) V — i. b) V — 6.
56 9 juli 1938
<< prev. page << föreg. sida << >> nästa sida >> next page >>
