Bergsvetenskap

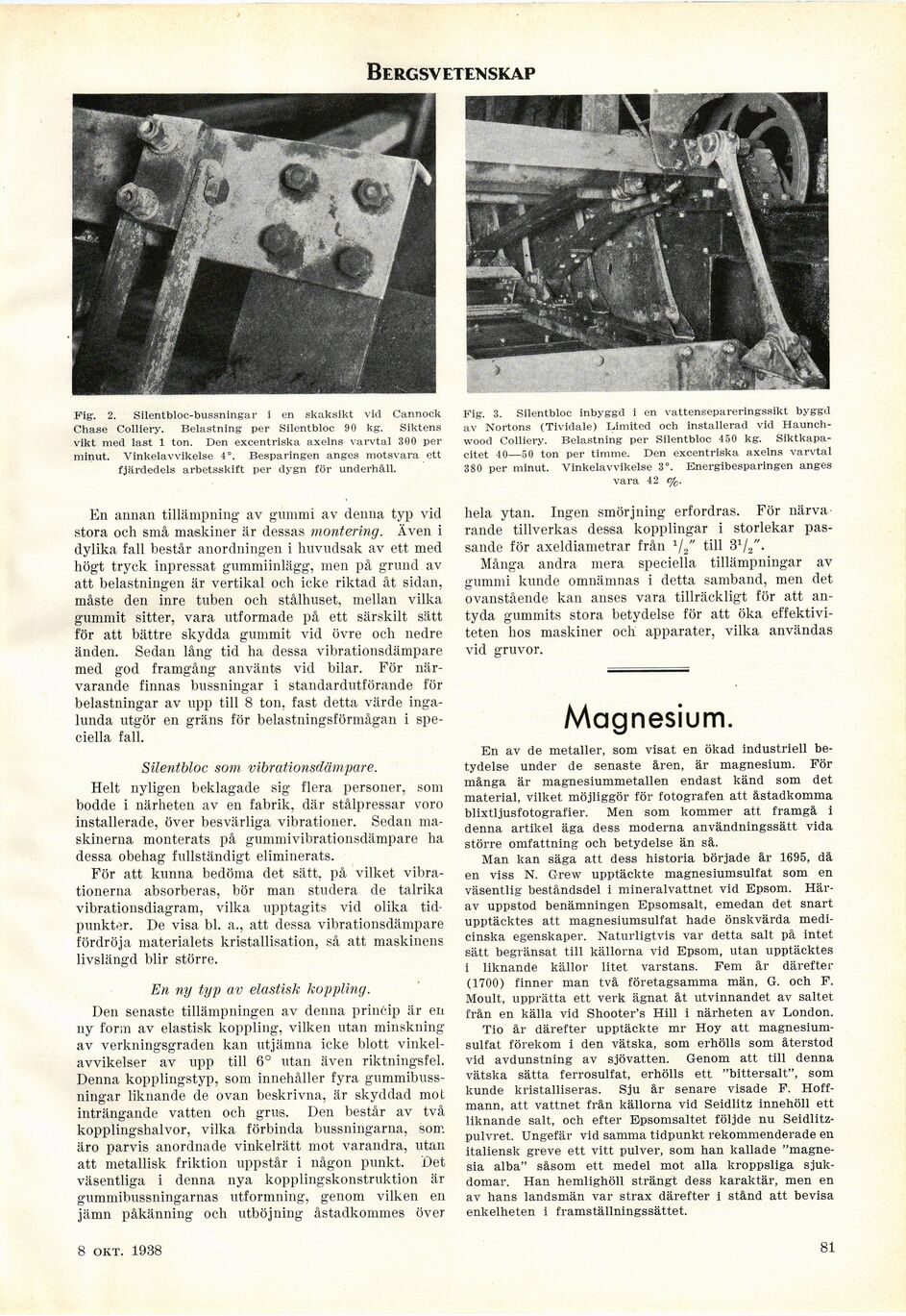

Fig. 2. Silentbloc-bussningar i en skaksikt vid Cannock
Chase Colliery. Belastning per Silentbloc 90 kg. Siktens
vikt med last 1 ton. Den excentriska axelns varvtal 300 per
minut. Vinkelavvikelse 4°. Besparingen anges motsvara ett
fjärdedels arbetsskift per dygn för underhåll.
En annan tillämpning av gummi av denna typ vid
stora och små maskiner är dessas montering. Även i
dylika fall består anordningen i huvudsak av ett med
högt tryck inpressat gummiinlägg, men på grund av
att belastningen är vertikal och icke riktad åt sidan,
måste den inre tuben och stålhuset, mellan vilka
gummit sitter, vara utformade på ett särskilt sätt
för att bättre skydda gummit vid övre och nedre
änden. Sedan lång tid ha dessa vibrationsdämpare
med god framgång använts vid bilar. För
närvarande finnas bussningar i standardutförande för
belastningar av upp till 8 ton, fast detta värde
ingalunda utgör en gräns för belastningsförmågan i
speciella fall.
Silentbloc som vibrationsdämpare.
Helt nyligen beklagade sig flera personer, som
bodde i närheten av en fabrik, där stålpressar voro
installerade, över besvärliga vibrationer. Sedan
maskinerna monterats på gummivibrationsdämpare ha
dessa obehag fullständigt eliminerats.
För att kunna bedöma det sätt, på vilket
vibrationerna absorberas, bör man studera de talrika
vibrationsdiagram, vilka upptagits vid olika
tidpunkter. De visa bl. cl.. 11 dessa vibrationsdämpare
fördröja materialets kristallisation, så att maskinens
livslängd blir större.
En ny typ av elastisk koppling.
Den senaste tillämpningen av denna princip är en
ny form av elastisk koppling, vilken utan minskning
av verkningsgraden kan utjämna icke blott
vinkelavvikelser av upp till 6° utan även riktningsfel.
Denna kopplingstyp, som innehåller fyra
gummibuss-ningar liknande de ovan beskrivna, är skyddad mol
inträngande vatten och grus. Den består av två
kopplingshalvor, vilka förbinda bussningarna, som
äro parvis anordnade vinkelrätt mot varandra, utan
att metallisk friktion uppstår i någon punkt. Det
väsentliga i denna nya kopplingskonstruktion är
gummibussningarnas utformning, genom vilken en
jämn påkänning och utböjning åstadkommes över
Fig. 3. Silentbloc inbyggd i en vattensepareringssikt byggd
av Nortons (Tividale) Limited och installerad vid
Haunch-wood Colliery. Belastning per Silentbloc 450 kg.
Siktkapa-citet 40—50 ton per timme. Den excentriska axelns varvtal
380 per minut. Vinkelavvikelse 3°. Energibesparingen anges
vara 42 c/c.
hela ytan. Ingen smörjning erfordras. För närva
rande tillverkas dessa kopplingar i storlekar
passande för axeldiametrar från 1/2" till 372"-
Många andra mera speciella tillämpningar av
gummi kunde omnämnas i detta samband, men det
ovanstående kan anses vara tillräckligt för att
antyda gummits stora betydelse för att öka
effektiviteten hos maskiner och apparater, vilka användas
vid gruvor.
Magnesium.
En av de metaller, som visat en ökad industriell
betydelse under de senaste åren, är magnesium. För
många är magnesiummetallen endast känd som det
material, vilket möjliggör för fotografen att åstadkomma
blixtljusfotografier. Men som kommer att framgå i
denna artikel äga dess moderna användningssätt vida
större omfattning och betydelse än så.
Man kan säga att dess historia började år 1695, då
en viss N. Grew upptäckte magnesiumsulfat som en
väsentlig beståndsdel i mineralvattnet vid Epsom.
Härav uppstod benämningen Epsomsalt, emedan det snart
upptäcktes att magnesiumsulfat hade önskvärda
medicinska egenskaper. Naturligtvis var detta salt på intet
sätt begränsat till källorna vid Epsom, utan upptäcktes
i liknande källor litet varstans. Fem år därefter
(1700) finner man två företagsamma män, G. och F.
Moult, upprätta ett verk ägnat åt utvinnandet av saltet
från en källa vid Shooter’s Hill i närheten av London.
Tio år därefter upptäckte mr Hoy att
magnesiumsulfat förekom i den vätska, som erhölls som återstod
vid avdunstning av sjövatten. Genom att till denna
vätska sätta ferrosulfat, erhölls ett "bittersalt", som
kunde kristalliseras. Sju år senare visade F.
Hoffmann, att vattnet från källorna vid Seidlitz innehöll ett
liknande salt, och efter Epsomsaltet följde nn
Seidlitz-pulvret. Ungefär vid samma tidpunkt rekommenderade en
italiensk greve ett vitt pulver, som han kallade
"magnesia alba" såsom ett medel mot alla kroppsliga
sjukdomar. Han hemlighöll strängt dess karaktär, men en
av hans landsmän var strax därefter i stånd att bevisa
enkelheten i framställningssättet.
8 okt. 1938
81
