Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

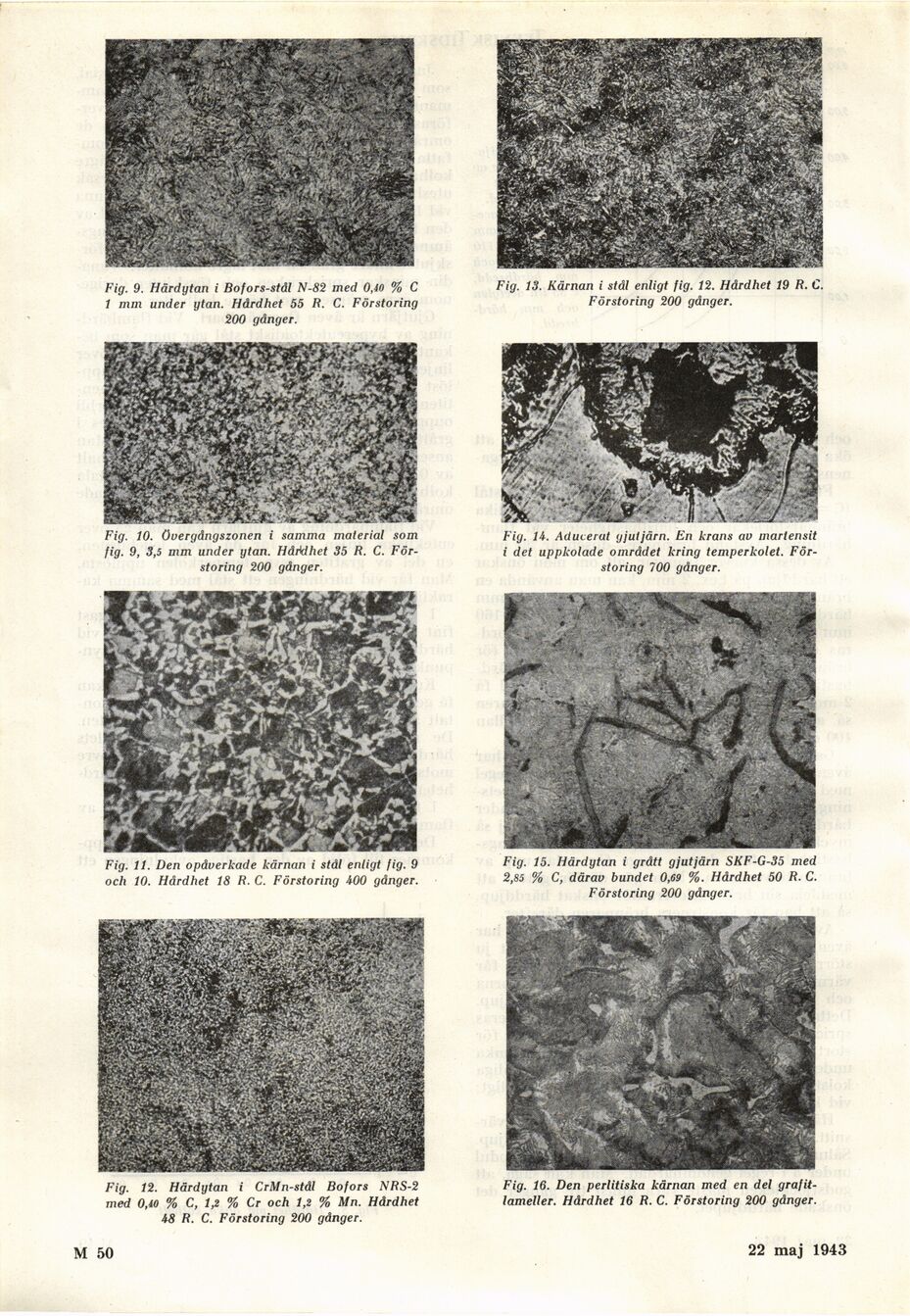

Fig. 9. Härdytan i Bofors-stdl N-82 med 0,40 % C
1 mm under ytan. Hårdhet 55 R. C. Förstoring
200 gånger.
Fig. 10. övergångszonen i samma material som
fig. 9, 3,5 mm under ytan. HåMhet 35 R. C.
Förstoring 200 gånger.
Fig. 11. Den opåverkade kärnan i stål enligt fig. 9
och 10. Hårdhet 18 R. C. Förstoring 400 gånger.
Fig. 14. Aducerat gjutjärn. En krans av martensit
i det uppkolade området kring temperkolet.
Förstoring 700 gånger.
Fig. 13. Kärnan i stål enligt fig. 12. Hårdhet 19 R. C.
Förstoring 200 gånger.
Fig. 15. Härdytan i grått gjutjärn SKF-G-35 med
2,85 % C, därav bundet 0,69 %. Hårdhet 50 R. C.
Förstoring 200 gånger.
Fig. 12. Härdytan i CrMn-stål Bofors NRS-2
med 0,10 % C, 1,2 % Cr och 1,2 % Mn. Hårdhet
48 R. C. Förstoring 200 gånger.
M 50 22 maj 1943
Fig. 16. Den perlitiska kärnan med en del
grafit-lameller. Hårdhet 16 R. C. Förstoring 200 gånger.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
