458

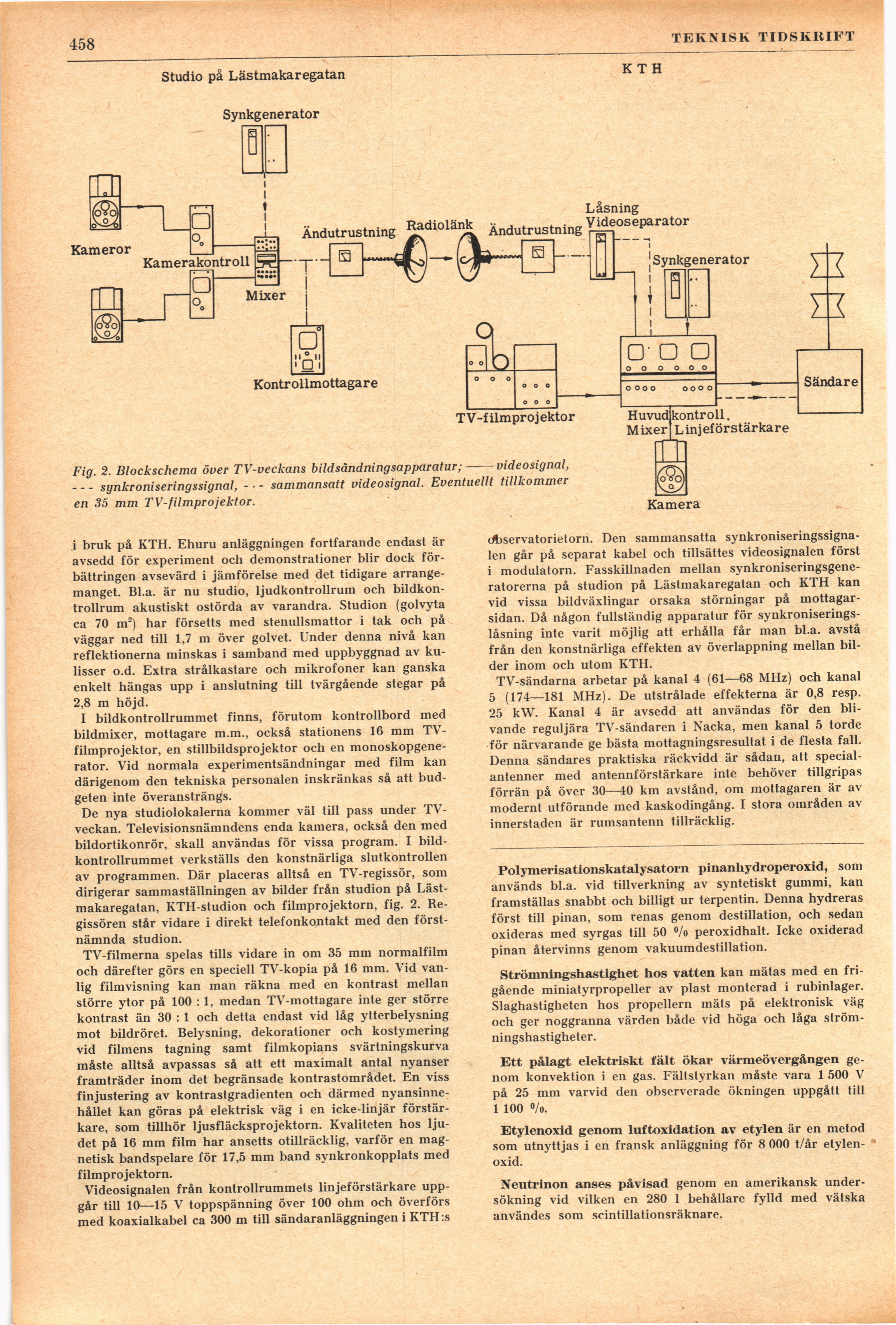

Fig. 2. Blockschema över TV-veckans bildsàndningsapparatur;-videosignal,
–-synkroniseringssignal, — sammansatt videosignal. Eventuellt tillkommer
en 35 mm TV-filmprojektor.
i bruk på KTH. Ehuru anläggningen fortfarande endast är
avsedd för experiment och demonstrationer blir dock
förbättringen avsevärd i jämförelse med det tidigare
arrangemanget. Bl.a. är nu studio, ljudkontrollrum och
bildkontrollrum akustiskt ostörda av varandra. Studion (golvyta
ca 70 m2) har försetts med stenullsmattor i tak och på
väggar ned till 1,7 m över golvet. Under denna nivå kan
reflektionerna minskas i samband med uppbyggnad av
kulisser o.d. Extra strålkastare och mikrofoner kan ganska
enkelt hängas upp i anslutning till tvärgående stegar på
2,8 m höjd.
I bildkontrollrummet finns, förutom kontrollbord med
bildmixer, mottagare m.m., också stationens 16 mm
TV-filmprojektor, en stillbildsprojektor och en
monoskopgene-rator. Vid normala experimentsändningar med film kan
därigenom den tekniska personalen inskränkas så att
budgeten inte överansträngs.
De nya studiolokalerna kommer väl till pass under
TV-veckan. Televisionsnämndens enda kamera, också den med
bildortikonrör, skall användas för vissa program. I
bild-kontrollrummet verkställs den konstnärliga slutkontrollen
av programmen. Där placeras alltså en TV-regissör, som
dirigerar sammaställningen av bilder från studion på
Läst-makaregatan, KTH-studion och filmprojektorn, fig. 2.
Regissören står vidare i direkt telefonkontakt med den
förstnämnda studion.
TV-filmerna spelas tills vidare in om 35 mm normalfilm
och därefter görs en speciell TV-kopia på 16 mm. Vid
vanlig filmvisning kan man räkna med en kontrast mellan
större ytor på 100 : 1, medan TV-mottagare inte ger större
kontrast än 30 : 1 och detta endast vid låg ytterbelysning
mot bildröret. Belysning, dekorationer och kostymering
vid filmens tagning samt filmkopians svärtningskurva
måste alltså avpassas så att ett maximalt antal nyanser
framträder inom det begränsade kontrastområdet. En viss
finjustering av kontrastgradienten och därmed
nyansinnehållet kan göras på elektrisk väg i en icke-linjär
förstärkare, som tillhör ljusfläcksprojektorn. Kvaliteten hos
ljudet på 16 mm film har ansetts otillräcklig, varför en
magnetisk bandspelare för 17,5 mm band synkronkopplats med
filmprojektorn.
Videosignalen från kontrollrummets linjeförstärkare
uppgår till 10—15 V toppspänning över 100 ohm och överförs
med koaxialkabel ca 300 m till sändaranläggningen i KTH:s
dbservatorietorn. Den sammansatta
synkroniseringssignalen går på separat kabel och tillsättes videosignalen först
i modulatorn. Fasskillnaden mellan
synkroniseringsgeneratorerna på studion på Lästmakaregatan och KTH kan
vid vissa bildväxlingar orsaka störningar på
mottagarsidan. Då någon fullständig apparatur för
synkroniserings-låsning inte varit möjlig att erhålla får man bl.a. avstå
från den konstnärliga effekten av överlappning mellan
bilder inom och utom KTH.
TV-sändarna arbetar på kanal 4 (61—68 MHz) och kanal
5 (174—181 MHz). De utstrålade effekterna är 0,8 resp.
25 kW. Kanal 4 är avsedd att användas för den
blivande reguljära TV-sändaren i Nacka, men kanal 5 torde
för närvarande ge bästa mottagningsresultat i de flesta fall.
Denna sändares praktiska räckvidd är sådan, att
specialantenner med antennförstärkare inte behöver tillgripas
förrän på över 30—40 km avstånd, om mottagaren är av
modernt utförande ined kaskodingång. I stora områden
av-innerstaden är rumsantenn tillräcklig.
Polymerisationskatalysatorn pinanhydroperoxid, som
används bl.a. vid tillverkning av syntetiskt gummi, kan
framställas snabbt och billigt ur terpentin. Denna hydreras
först till pinan, som renas genom destillation, och sedan
oxideras med syrgas till 50 °/o peroxidhalt. Icke oxiderad
pinan återvinns genom vakuumdestillation.
Strömningshastighet hos vatten kan mätas med en
fri-gående miniatyrpropeller av plast monterad i rubinlager.
Slaghastigheten hos propellern mäts på elektronisk väg
och ger noggranna värden både vid höga och låga
strömningshastigheter.
Ett pålagt elektriskt fält ökar värmeövergången
genom konvektion i en gas. Fältstyrkan måste vara 1 500 V
på 25 mm varvid den observerade ökningen uppgått till
1 100 °/o.
Etylenoxid genom luftoxidation av etylen är en metod
som utnyttjas i en fransk anläggning för 8 000 t/år
etylenoxid.
Neutrinon anses påvisad genom en amerikansk
undersökning vid vilken en 280 1 behållare fylld med vätska
användes som scintillationsräknare.
