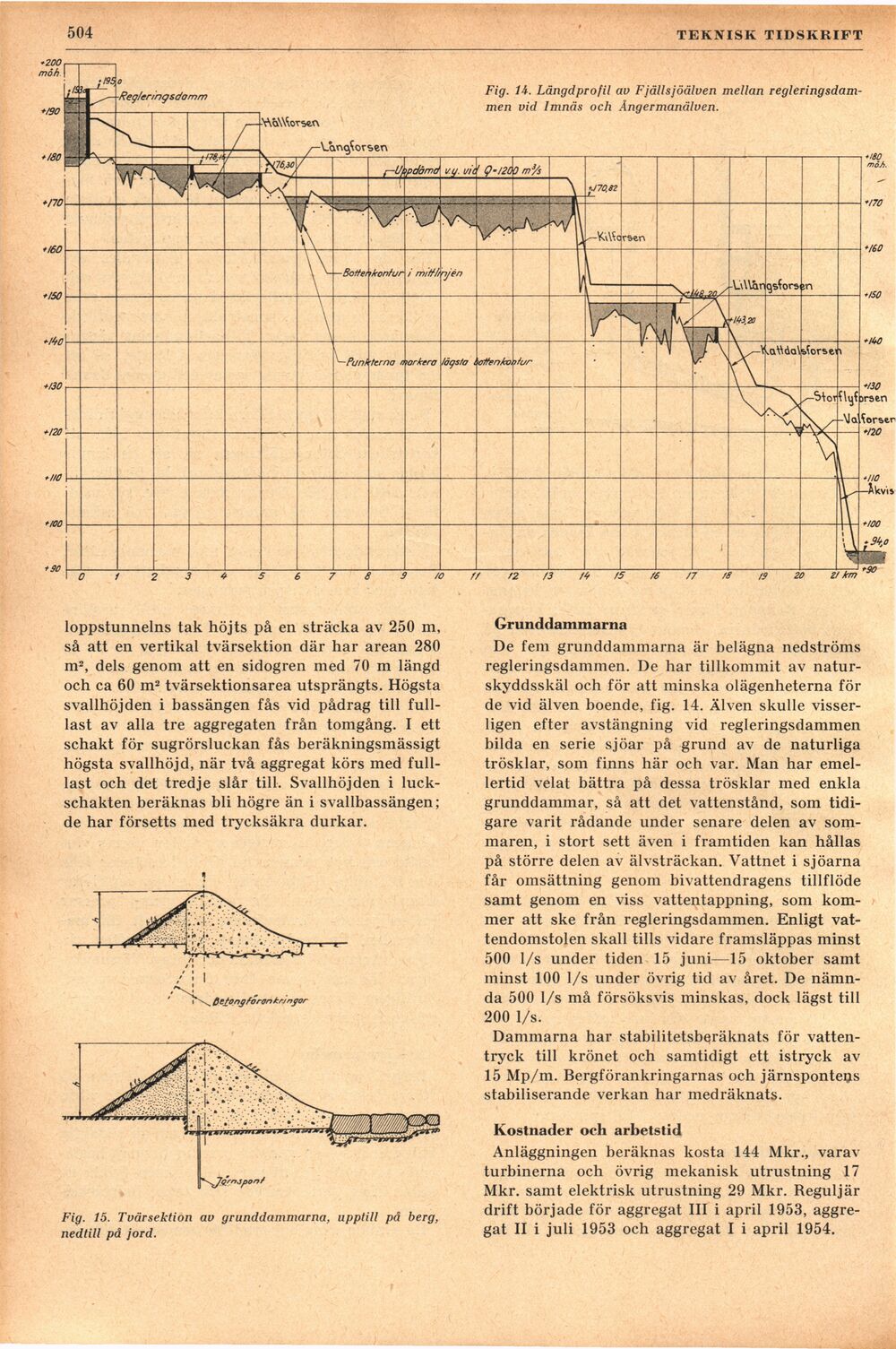

Fig. 14. Längdprofil av Fjällsjöälven mellan
regleringsdammen vid lmnäs och Ångermanälven.
loppstunnelns tak höjts på en sträcka av 250 m,
så att en vertikal tvärsektion där har arean 280
m2, dels genom att en sidogren med 70 m längd
och ca 60 m2 tvärsektionsarea utsprängts. Högsta
svallhöjden i bassängen fås vid pådrag till
fulllast av alla tre aggregaten från tomgång. I ett
schakt för sugrörsluckan fås beräkningsmässigt
högsta svallhöjd, när två aggregat körs med
fulllast och det tredje slår till. Svallhöjden i
luck-schakten beräknas bli högre än i svallbassängen;
de har försetts med trycksäkra durkar.
Fig. 15. Tvärsektion av grunddammarna, upptill på berg,
nedtill på jord.
Grunddammarna
De fem grunddammarna är belägna nedströms
regleringsdammen. De har tillkommit av
naturskyddsskäl och för att minska olägenheterna för
de vid älven boende, fig. 14. Älven skulle
visserligen efter avstängning vid regleringsdammen
bilda en serie sjöar på grund av de naturliga
trösklar, som finns här och var. Man har
emellertid velat bättra på dessa trösklar med enkla
grunddammar, så att det vattenstånd, som
tidigare varit rådande under senare delen av
sommaren, i stort sett även i framtiden kan hållas
på större delen av älvsträckan. Vattnet i sjöarna
får omsättning genom bivattendragens tillflöde
samt genom en viss vattentappning, som
kommer att ske från regleringsdammen. Enligt
vattendomstolen skall tills vidare framsläppas minst
500 1/s under tiden 15 juni—15 oktober samt
minst 100 1/s under övrig tid av året. De
nämnda 500 1/s må försöksvis minskas, dock lägst till
200 1/s.
Dammarna har stabilitetsberäknats för
vattentryck till krönet och samtidigt ett istryck av
15 Mp/m. Bergförankringarnas och järnsponteus
stabiliserande verkan har medräknats.
Kostnader och arbetstid
Anläggningen beräknas kosta 144 Mkr., varav
turbinerna och övrig mekanisk utrustning 17
Mkr. samt elektrisk utrustning 29 Mkr. Reguljär
drift började för aggregat III i april 1953,
aggregat II i juli 1953 och aggregat I i april 1954.
