tvättning av duken. I de flesta fallen måste
man dock till sist montera ned duken, tvätta
den separat eller kassera den. Man bör noga
överväga lönsamheten i att åter använda en
genom tvättning regenererad duk.
Eftersom det här gäller kontinuerliga filter
och dessa, speciellt trumfiltren, kännetecknas
av dyra och tidsödande dukbyten, bör idealet
vara en duk, som är utsliten när den ger
otillräcklig filtreringshastighet. En tvättad
filterduk kan visserligen temporärt fylla sin
funktion, men då den otvivelaktigt utsatts för
utmattningskrafter sker återanvändningen ofta
på bekostnad av drifttrygghet och
driftkontinuitet.
Särskilt viktigt är, att filterdukens livslängd
begränsas genom igensättning och inte genom
nedslitning, dvs. filtreringen skall avbrytas på
grund av för låg hastighet och inte på grund
av ett orent filtrat, en allt för hög restfukt hos
filterkakan eller ett minskat utbyte av önskad
produkt.
Filterduken är normalt anläggningens
förbrukningsartikel. Helt naturligt medför
förbrukningen en kostnad, som direkt betraktad
kan tyckas stor. Kostnaden måste emellertid
bedömas mot bakgrunden av dukens funktion
och som tidigare framhållits produktens
kvalitet och den producerade kvantiteten.
Tillämpningar
Eftersom anrikningsverken visat speciellt stort
intresse för utvecklingen mot bättre
filterdukar och ett flertal dessutom medverkat vid
utprovningarna kommer exemplen främst från
denna industrigren.
Roterande trumfilter
Trumfiltren (fig. 2) är de vanligaste bland de
kontinuerliga vakuumfiltren. Fastän de är
byggda på samma princip, finns ett flertal
konstruktioner.
Gruvindustrins anrikningsverk ställer i dag
mycket stora krav på sina avvattnare, vilket
till stor del beror på ökningen av
sligproduk-tionen. Vid avvattning av neutrala, alkaliska
och vid låg temperatur svagt sura
suspensioner, pulpar, har polyamidfilterdukar (nylon,
Perlon) visat sig vara mycket lämpliga. Då
siktanalyserna ofta visar stor spridning har
problemet varit att konstruera en duk, som
täcker ett stort kornstorleksområde.
Med en polyamidduk, som väger 1 100 g/nr
(porositet 73 %, öppenhet 13 dm3 enligt SIS
650016) har man kunnat notera drifttider på
mer än 1 500 h vid avvattning av magnetitslig
(kornstorlek 75 % < 0,074 mm). Filtrets
avverkning har varit god och jämn, vilket inte
varit fallet vid användning av ylleduk. Vid en
avverkning av mer än 1 t/hm2 filteryta var
filterkakans vattenhalt mindre än 8 %.
Dukens livslängd begränsades av igensättning
och därav följande minskning av
filtrerings-hastigheten. Skrubbning av duken på filtret
med grov borste, piassavakvast eller liknande
har visat sig vara ett både enkelt och effektivt
tvättningsförfarande.
Skivfilter
Vid anrikningsverken används också skivfilter
(fig. 3). Vid avvattning av svavelkisslig
(kornstorlek 60 % < 0,044 nun) ur neutral pulp har
polyamiddukar visat livslängder av ca 2 000 h.
Vid användning av ylleduk fick man tidigare
acceptera ca 500 h. Livslängden hos
polyamiddukar begränsas av igensättningen, medan
ylledukar tas ur drift på grund av slitning.
Då polyamiddukar liar större hållfasthet än
ylledukar och därtill är mera
dimensionsstabila, kan de under kaklossnings- och
renblås-ningsfasen utan nackdel utsättas för långt
kraftigare tryckluftsstötar. Duken hålles därigenom
kontinuerligt mera öppen och blockeringen
fördröjs.
Top-feed-filter
Man använder top-feed-filter (fig. 4) vid
avvattning av speciellt grov slig med ojämn
kornstorlek. Under de senaste åren har de
tagits i bruk i allt större omfattning. På grund
TEKNISK TIDSKRIFT 1 960 H. 30 835

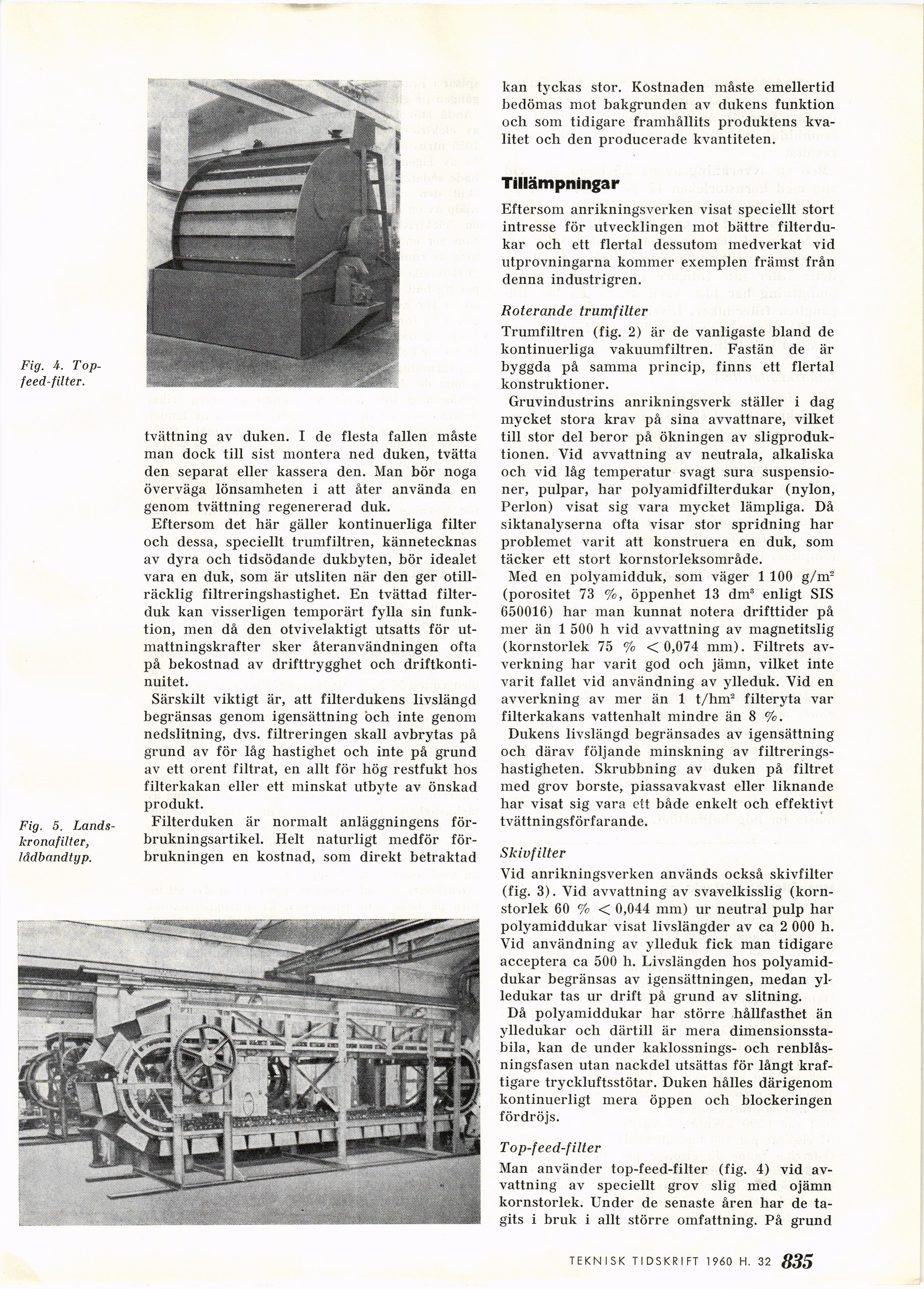

Fig. i.
Top-feed-filter.
Fig. 5.
Landskronafilter,
lådbandtyp.
