VÄXELSTRÖMSMASKINER. MODERNA TREFASMASKINER.
97

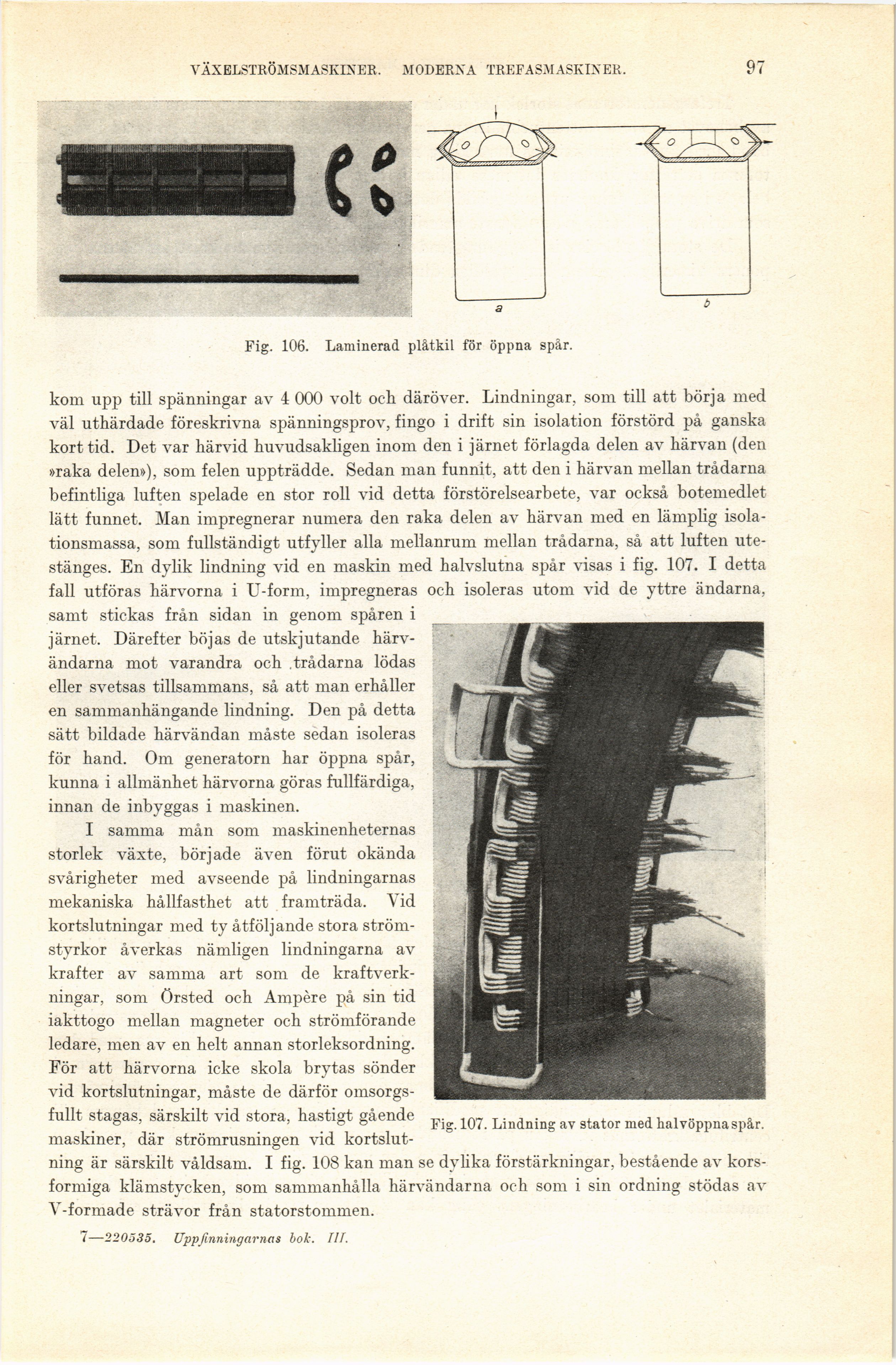

Fig. 106. Laminerad plåtkil för öppna spår.
Fig. 107. Lindning av stator med halvöppna spår.
kom upp till spänningar av 4 000 volt och däröver. Lindningar, som till att börja med
väl uthärdade föreskrivna spänningsprov, fingo i drift sin isolation förstörd på ganska
korttid. Det var härvid huvudsakligen inom den i järnet förlagda delen av härvan (den
»raka delen»), som felen uppträdde. Sedan man funnit, att den i härvan mellan trådarna
befintliga luften spelade en stor roll vid detta förstörelsearbete, var också botemedlet
lätt funnet. Man impregnerar numera den raka delen av härvan med en lämplig isola
-tionsmassa, som fullständigt utfyller alla mellanrum mellan trådarna, så att luften
ute-stänges. En dylik lindning vid en maskin med halvslutna spår visas i fig. 107. I detta
fall utföras härvorna i U-form, impregneras och isoleras utom vid de yttre ändarna,
samt stickas från sidan in genom spåren i
järnet. Därefter böjas de utskjutande
härv-ändarna mot varandra och .trådarna lödas
eller svetsas tillsammans, så att man erhåller
en sammanhängande lindning. Den på detta
sätt bildade härvändan måste sedan isoleras
för hand. Om generatorn har öppna spår,
kunna i allmänhet härvorna göras fullfärdiga,
innan de inbyggas i maskinen.
I samma mån som maskinenheternas
storlek växte, började även förut okända
svårigheter med avseende på lindningarnas
mekaniska hållfasthet att framträda. Vid
kortslutningar med ty åtföljande stora
strömstyrkor åverkas nämligen lindningarna av
krafter av samma art som de
kraftverkningar, som örsted och Ampère på sin tid
iakttogo mellan magneter och strömförande
ledare, men av en helt annan storleksordning.
För att härvorna icke skola brytas sönder
vid kortslutningar, måste de därför
omsorgsfullt stagas, särskilt vid stora, hastigt gående
maskiner, där strömrusningen vid
kortslut
ning är särskilt våldsam. I fig. 108 kan man se dylika förstärkningar, bestående av
kors-formiga klämstycken, som sammanhålla härvändarna och som i sin ordning stödas av
V-formade strävor från statorstommen.
7—220535. Uppfinningarnas bok. III.
