BÅGLJUSET. EFFEKTBÅGLAMPOR.
165

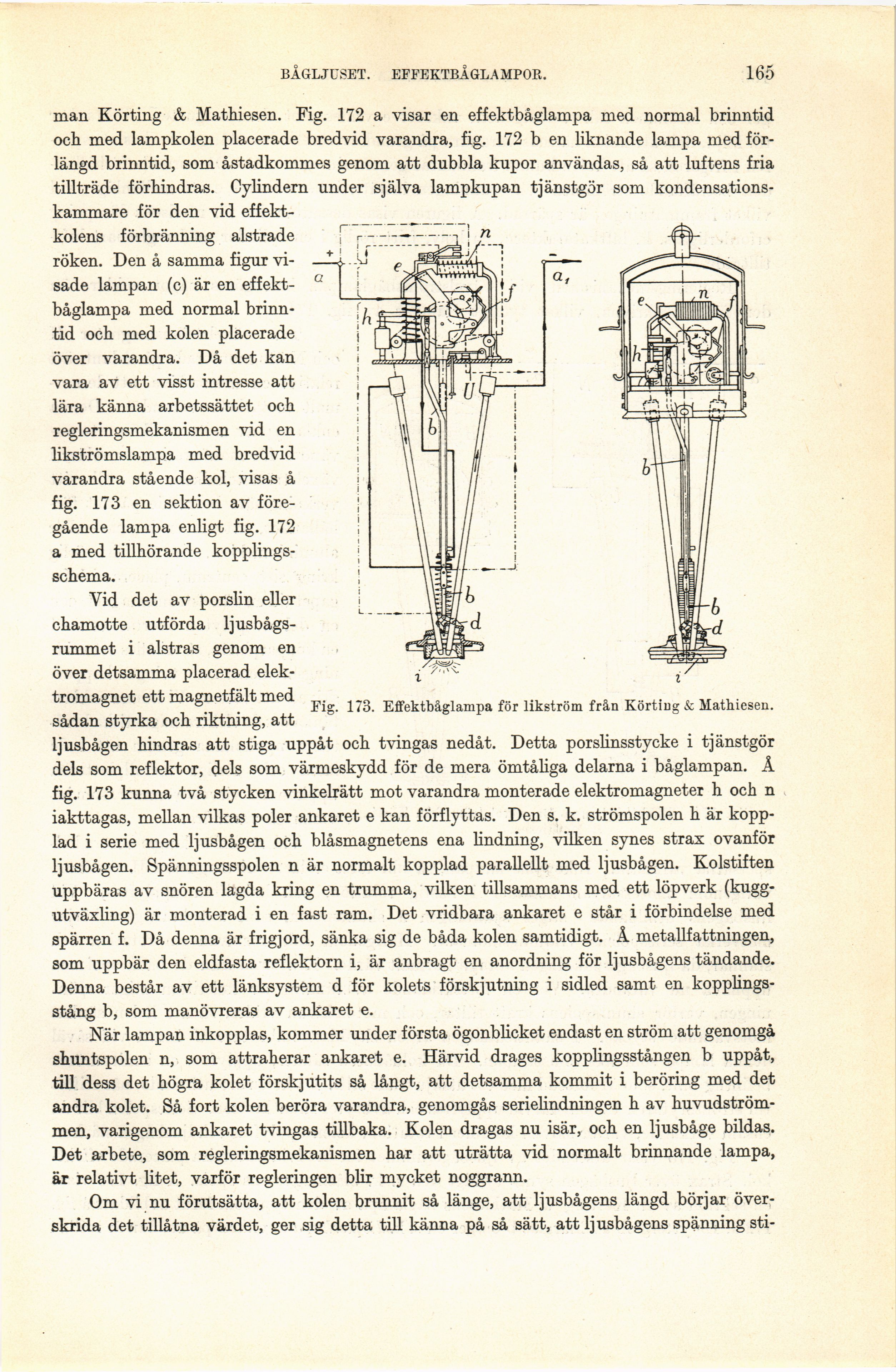

Fig. 173. Effektbåglampa för likström från Körtiug & Mathiesen.
man Körting & Mathiesen. Fig. 172 a visar en effektbåglampa med normal brinntid
och med lampkolen placerade bredvid varandra, fig. 172 b en liknande lampa med
förlängd brinntid, som åstadkommes genom att dubbla kupor användas, så att luftens fria
tillträde förhindras. Cylindern under själva lampkupan tjänstgör som
kondensations-kammare för den vid
effektkolens förbränning alstrade
röken. Den å samma figur
visade lampan (c) är en
effektbåglampa med normal
brinntid och med kolen placerade
över varandra. Då det kan
vara av ett visst intresse att
lära känna arbetssättet och
regleringsmekanismen vid en
likströmslampa med bredvid
varandra stående kol, visas å
fig. 173 en sektion av
föregående lampa enligt fig. 172
a med tillhörande
kopplings-schema.
Vid det av porslin eller
chamotte utförda
Ijusbågs-rummet i alstras genom en
över detsamma placerad
elek-tromagnet ett magnetfält med
sådan styrka och riktning, att
ljusbågen hindras att stiga uppåt och tvingas nedåt. Detta porslinsstycke i tjänstgör
dels som reflektor, dels som värmeskydd för de mera ömtåliga delarna i båglampan. Å
fig. 173 kunna två stycken vinkelrätt mot varandra monterade elektromagneter h och n
iakttagas, mellan vilkas poler ankaret e kan förflyttas. Den s. k. strömspolen h är
kopplad i serie med ljusbågen och blåsmagnetens ena lindning, vilken synes strax ovanför
ljusbågen. Spänningsspolen n är normalt kopplad parallellt med ljusbågen. Kolstiften
uppbäras av snören lagda kring en trumma, vilken tillsammans med ett löpverk
(kugg-utväxling) är monterad i en fast ram. Det vridbara ankaret e står i förbindelse med
spärren f. Då denna är frigjord, sänka sig de båda kolen samtidigt. Å metallfattningen,
som uppbär den eldfasta reflektorn i, är anbragt en anordning för ljusbågens tändande.
Denna består av ett länksystem d för kolets förskjutning i sidled samt en
kopplings-stång b, som manövreras av ankaret e.
När lampan inkopplas, kommer under första ögonblicket endast en ström att genomgå
shuntspolen n, som attraherar ankaret e. Härvid dragés kopplingsstången b uppåt,
till dess det högra kolet förskjutits så långt, att detsamma kommit i beröring med det
andra kolet. Så fort kolen beröra varandra, genomgås serielindningen h av
huvudströmmen, varigenom ankaret tvingas tillbaka. Kolen dragas nu isär, och en ljusbåge bildas.
Det arbete, som regleringsmekanismen har att uträtta vid normalt brinnande lampa,
är relativt litet, varför regleringen blir mycket noggrann.
Om vi nu förutsätta, att kolen brunnit så länge, att ljusbågens längd börjar
överskrida det tillåtna värdet, ger sig detta till känna på så sätt, att ljusbågens spänning sti-
