ELEKTRISK DRIFT INOM SKILDA INDUSTRIER. GRUVSPEL.
507
en farlig rusningshastighet, men kan ej användas för dess avbromsning till stillestånd.
Den hastighet spelet antar vid återarbetning ligger vid medelstora motorer vanligen c:a
5 % högre än hastigheten vid normal belastning.
De elektriska anordningarna vid ett gruvspel med asynkronmotordrift visas av
kop-lingsschema fig. 537 och uppställningen av maskiner och apparater av fig. 539. Å
kopp-lingsschemat betecknar (1) trefasmotorn, (2) huvudströmbrytaren med maximal- och
nollspänningsutlösning, (3) en låsmagnet, avsedd att öppna säkerhetsbromsen, (4) och

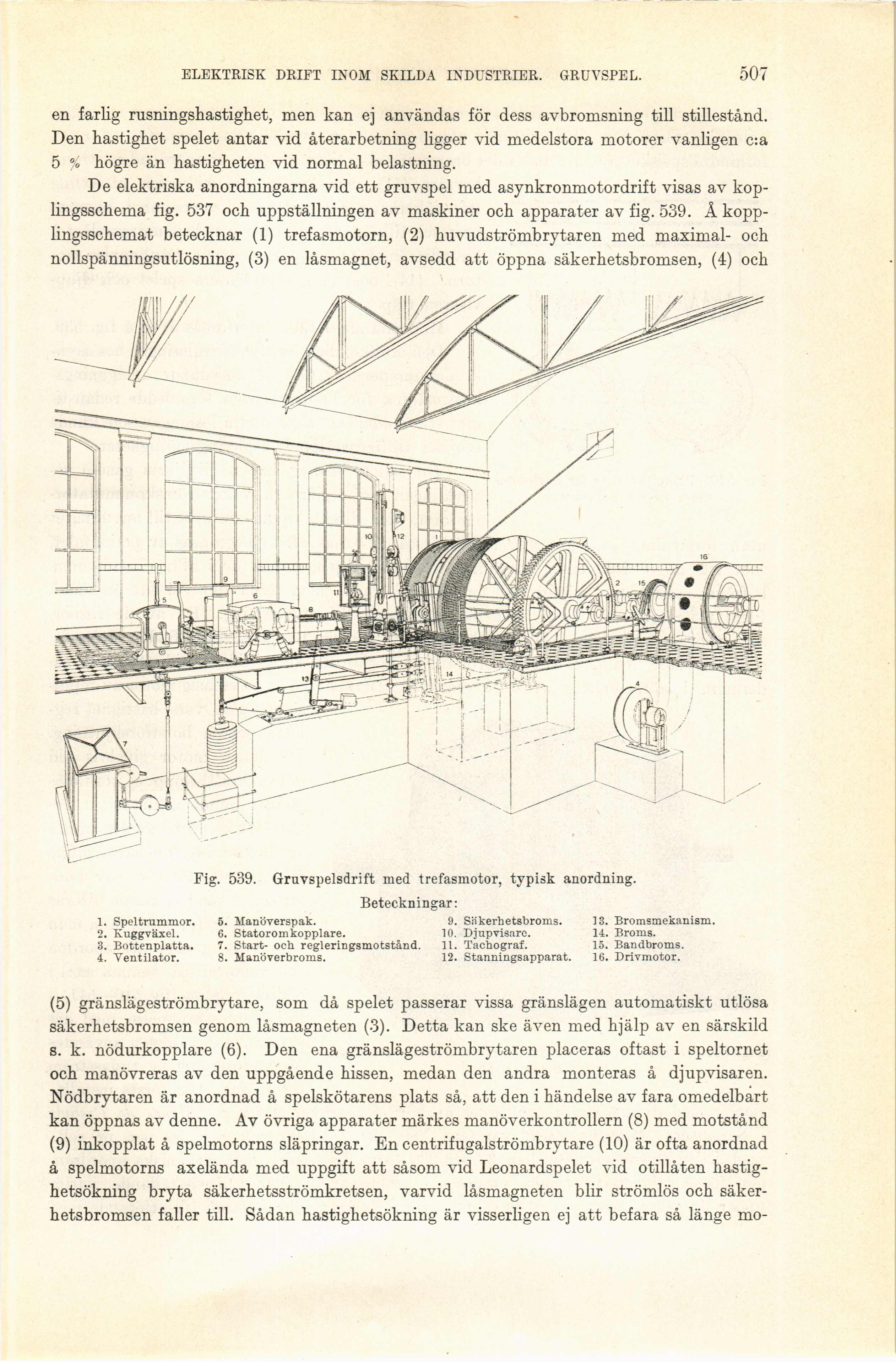

Fig. 539. Gruvspelsdrift med trefasmotor, typisk anordning.
Beteckningar:
1. Speltrummor.
2. Kuggväxel.
3. Bottenplatta.
4. Ventilator.
5. Manöverspak.
6. Statoromkopplare.
7. Start- och regleringsmotstånd.
8. Manöverbroms.
9. Snkerhetsbroms.
10. Djupvisare.
11. Tachograf.
12. Stanningsapparat.
13. Bromsmekanism.
14. Broms.
15. Bandbroms.
16. Drivmotor.
(5) gränslägeströmbrytare, som då spelet passerar vissa gränslägen automatiskt utlösa
säkerhetsbromsen genom låsmagneten (3). Detta kan ske även med hjälp av en särskild
s. k. nödurkopplare (6). Den ena gränslägeströmbrytaren placeras oftast i speltornet
och manövreras av den uppgående hissen, medan den andra monteras å djupvisaren.
Nödbrytaren är anordnad å spelskötarens plats så, att den i händelse av fara omedelbart
kan öppnas av denne. Av övriga apparater märkes manöverkontrollern (8) med motstånd
(9) inkopplat å spelmotorns släpringar. En centrifugalströmbrytare (10) är ofta anordnad
å spelmotorns axelända med uppgift att såsom vid Leonardspelet vid otillåten
hastighetsökning bryta säkerhetsströmkretsen, varvid låsmagneten blir strömlös och
säkerhetsbromsen faller till. Sådan hastighetsökning är visserligen ej att befara så länge
