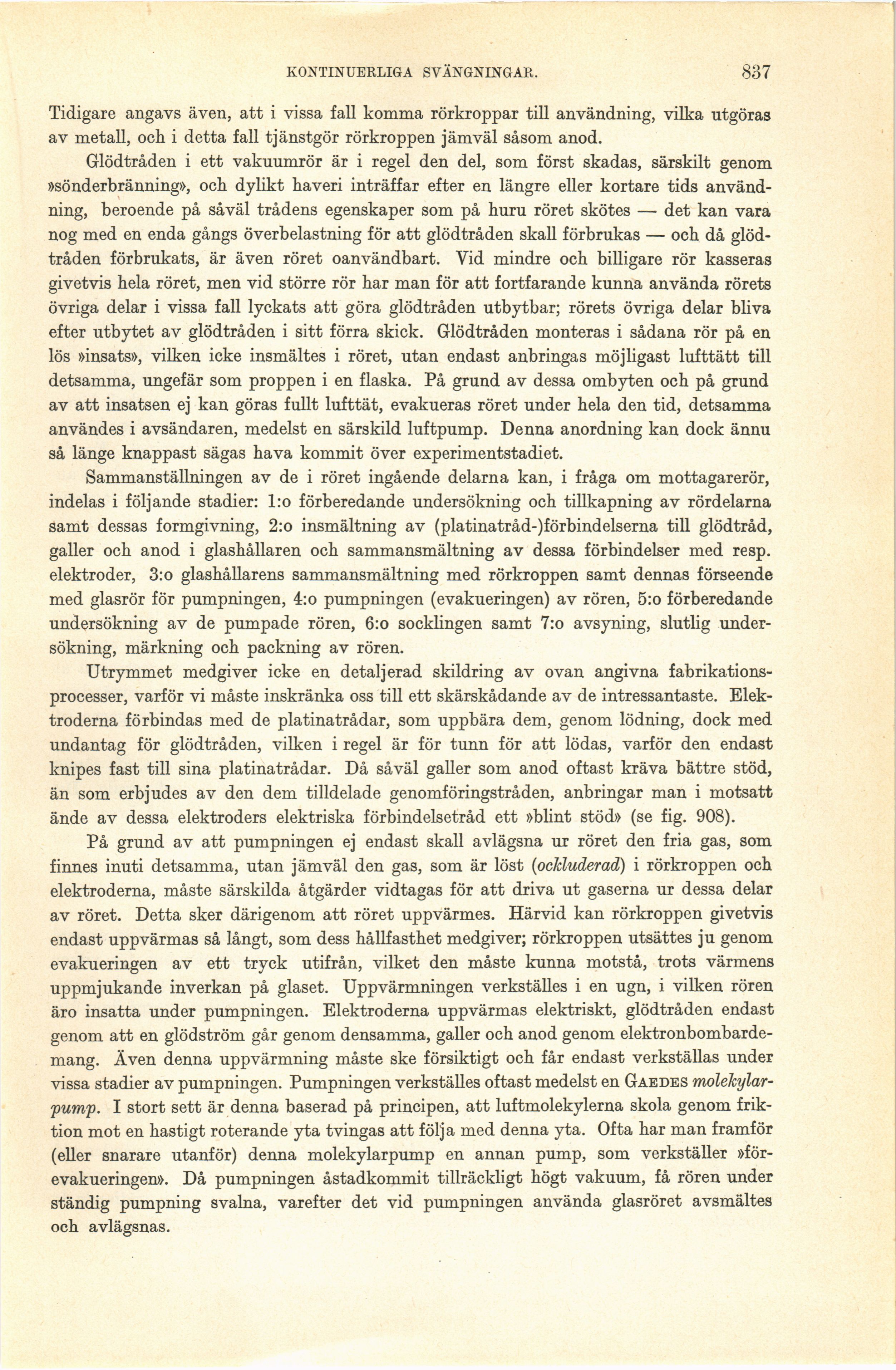

KONTINUERLIGA SVÄNGNINGAR.
837
Tidigare angavs även, att i vissa fall komma rörkroppar till användning, vilka utgöras
av metall, och i detta fall tjänstgör rörkroppen jämväl såsom anod.
Glödtråden i ett vakuumrör är i regel den del, som först skadas, särskilt genom
»sönderbränning», och dylikt haveri inträffar efter en längre eller kortare tids
användning, beroende på såväl trådens egenskaper som på huru röret skötes — det kan vara
nog med en enda gångs överbelastning för att glödtråden skall förbrukas — och då
glödtråden förbrukats, är även röret oanvändbart. Vid mindre och billigare rör kasseras
givetvis hela röret, men vid större rör har man för att fortfarande kunna använda rörets
övriga delar i vissa fall lyckats att göra glödtråden utbytbar; rörets övriga delar bliva
efter utbytet av glödtråden i sitt förra skick. Glödtråden monteras i sådana rör på en
lös »insats», vilken icke insmältes i röret, utan endast anbringas möjligast lufttätt till
detsamma, ungefär som proppen i en flaska. På grund av dessa ombyten och på grund
av att insatsen ej kan göras fullt lufttät, evakueras röret under hela den tid, detsamma
användes i avsändaren, medelst en särskild luftpump. Denna anordning kan dock ännu
så länge knappast sägas hava kommit över experimentstadiet.
Sammanställningen av de i röret ingående delarna kan, i fråga om mottagarerör,
indelas i följande stadier: l:o förberedande undersökning och tillkapning av rördelarna
samt dessas formgivning, 2:o insmältning av (platinatråd-)förbindelserna till glödtråd,
galler och anod i glashållaren och sammansmältning av dessa förbindelser med resp,
elektroder, 3: o glashållarens sammansmältning med rörkroppen samt dennas förseende
med glasrör för pump ningen, 4: o pumpningen (evakueringen) av rören, 5:o förberedande
undersökning av de pumpade rören, 6:o socklingen samt 7:o avsyning, slutlig
undersökning, märkning och packning av rören.
Utrymmet medgiver icke en detaljerad skildring av ovan angivna
fabrikations-processer, varför vi måste inskränka oss till ett skärskådande av de intressantaste.
Elektroderna förbindas med de platinatrådar, som uppbära dem, genom lödning, dock med
undantag för glödtråden, vilken i regel är för tunn för att lödas, varför den endast
knipes fast till sina platinatrådar. Då såväl galler som anod oftast kräva bättre stöd,
än som erbjudes av den dem tilldelade genomföringstråden, anbringar man i motsatt
ände av dessa elektroders elektriska förbindelsetråd ett »blint stöd» (se fig. 908).
På grund av att pumpningen ej endast skall avlägsna ur röret den fria gas, som
finnes inuti detsamma, utan jämväl den gas, som är löst {ockluderad) i rörkroppen och
elektroderna, måste särskilda åtgärder vidtagas för att driva ut gaserna ur dessa delar
av röret. Detta sker därigenom att röret uppvärmes. Härvid kan rörkroppen givetvis
endast uppvärmas så långt, som dess hållfasthet medgiver; rörkroppen utsättes ju genom
evakueringen av ett tryck utifrån, vilket den måste kunna motstå, trots värmens
uppmjukande inverkan på glaset. Uppvärmningen verkställes i en ugn, i vilken rören
äro insatta under pumpningen. Elektroderna uppvärmas elektriskt, glödtråden endast
genom att en glödström går genom densamma, galler och anod genom
elektronbombardemang. Även denna uppvärmning måste ske försiktigt och får endast verkställas under
vissa stadier av pumpningen. Pumpningen verkställes oftast medelst en Gaedes
molekylar-pump. I stort sett är denna baserad på principen, att luftmolekylerna skola genom
friktion mot en hastigt roterande yta tvingas att följa med denna yta. Ofta har man framför
(eller snarare utanför) denna molekylarpump en annan pump, som verkställer
»förevakueringen». Då pumpningen åstadkommit tillräckligt högt vakuum, få rören under
ständig pumpning svalna, varefter det vid pumpningen använda glasröret avsmältes
och avlägsnas.
