318
FYNDIGHETERS TILLGODOGÖRANDE.
trycket eller ett större vattenflöde är för handen, som behöver avstängas, inmuras
schakten eller gjutas med betong. Detta förfarande är också vanligt på den del av schaktet,
där detta genomgår de lösa jordlagren. Till murningen användes i regel hårdbränt
tegel med cementbruk och bakfylles med betong. Väggarna göras vanligen av P/2—2 stens
tjocklek. Vid schakt av ringa djup, till ungefär 100 m, sker murningen vanligtvis i ett
sammanhang, sedan schaktet är färdigsänkt. Vid djupare schakt sker murningen
däremot i avsatser, då varje del stöder på en i fast berg insprängd hylla, där berget måste
vara tillräckligt starkt att bära muren till dess densamma bundit ihop. Under
murningen måste tillses att avlopp beredes för genom sprickor i berget framrinnande vatten,
vilket sker genom att avloppsrör insättas på lämpliga ställen, enär murbruket annars
sköljes bort. Först sedan detta väl hårdnat, tilltäppas nämnda rör. Muren »svettas»
då till en början, i det att vatten tränger igenom porerna i teglet, men dessa bliva efter
en tid igentäppta av den ur vattnet urfällda kalken.
På grund av sin stora böjningshållfasthet har den armerade betongen fått vidsträckt
användning vid inbyggnad av schakt, som äro avsänkta på sådana ställen, där man

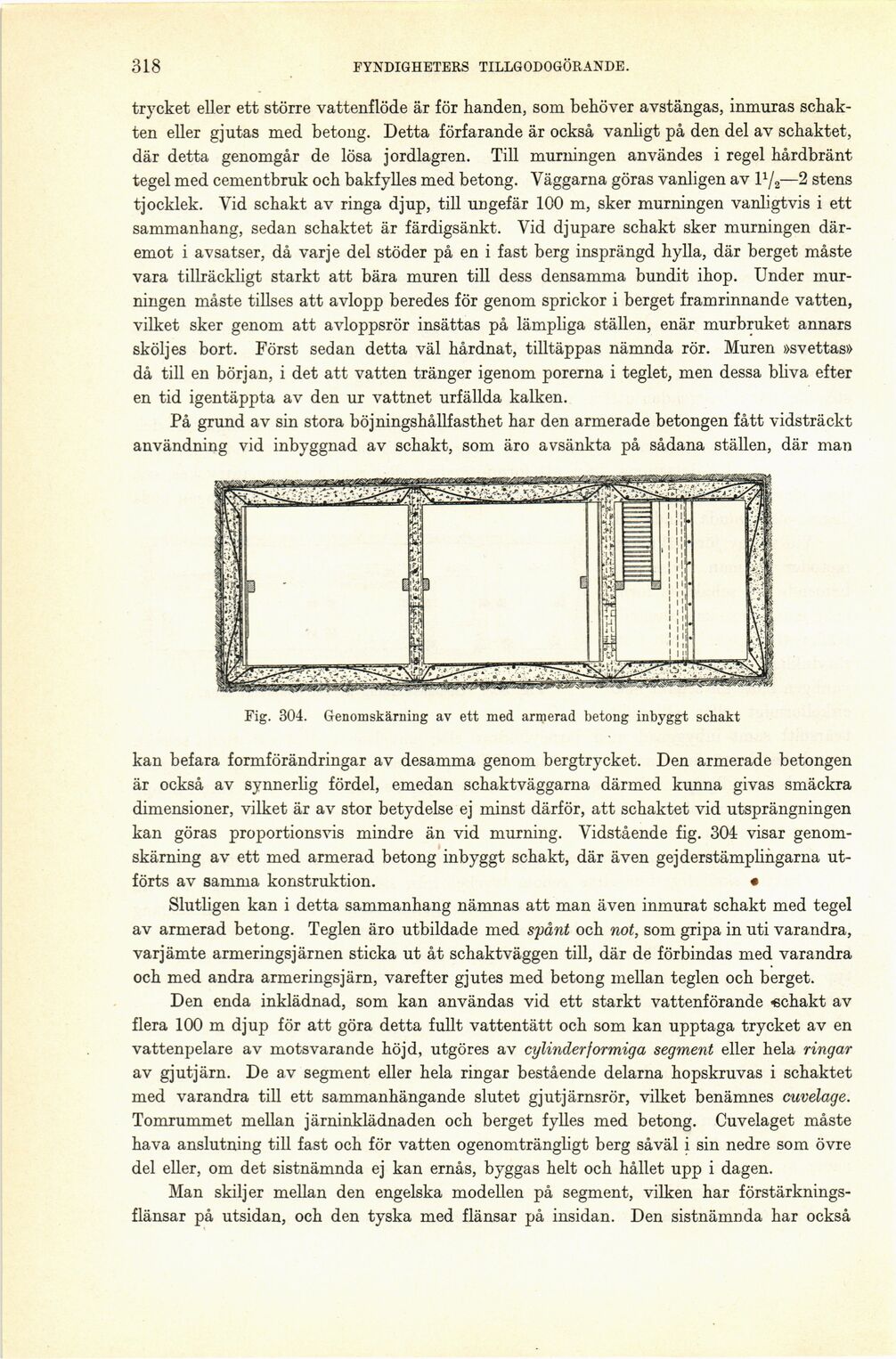

Fig. 304. Genomskärning av ett med armerad betong inbyggt schakt
kan befara formförändringar av desamma genom bergtrycket. Den armerade betongen
är också av synnerlig fördel, emedan schaktväggarna därmed kunna givas smäckra
dimensioner, vilket är av stor betydelse ej minst därför, att schaktet vid utsprängningen
kan göras proportionsvis mindre än vid murning. Vidstående fig. 304 visar
genomskärning av ett med armerad betong inbyggt schakt, där även gejderstämplihgarna
utförts av samma konstruktion. •
Slutligen kan i detta sammanhang nämnas att man även inmurat schakt med tegel
av armerad betong. Teglen äro utbildade med spänt och not, som gripa in uti varandra,
varjämte armeringsjärnen sticka ut åt schaktväggen till, där de förbindas med varandra
och med andra armeringsjärn, varefter gjutes med betong mellan teglen och berget.
Den enda inklädnad, som kan användas vid ett starkt vattenförande «chakt av
flera 100 m djup för att göra detta fullt vattentätt och som kan upptaga trycket av en
vattenpelare av motsvarande höjd, utgöres av cylinder for mig a segment eller hela ringar
av gjutjärn. De av segment eller hela ringar bestående delarna hopskruvas i schaktet
med varandra till ett sammanhängande slutet gjut järnsrör, vilket benämnes cuvelage.
Tomrummet mellan järninklädnaden och berget fylles med betong. Cuvelaget måste
hava anslutning till fast och för vatten ogenomträngligt berg såväl i sin nedre som övre
del eller, om det sistnämnda ej kan ernås, byggas helt och hållet upp i dagen.
Man skiljer mellan den engelska modellen på segment, vilken har
förstärknings-flänsar på utsidan, och den tyska med flänsar på insidan. Den sistnämnda har också
