BERGOLJANS UTVINNING.
359
borrningarna i Nordamerika medelst mycket enkla redskap, om vilka fig. 335 giver
en föreställning. Ett borrtorn av c:a 12 m höjd byggdes över den plats, där hålet skulle
avsänkas, för att underlätta hanteringen av borredskapen. Ehuru mera primitivt
utförda, voro borren inrättade efter samma princip som nedan beskrives vid moderna
anläggningar, men sattes i rörelse med enkla medel. En lång, tillspetsad vippstång
upp-lades på en stadig påle och fastgjordes med storändan i marken, medan den smala och
böjliga delen räckte in i tornet över hålet. I denna ända fastgjordes dels en stigbygel

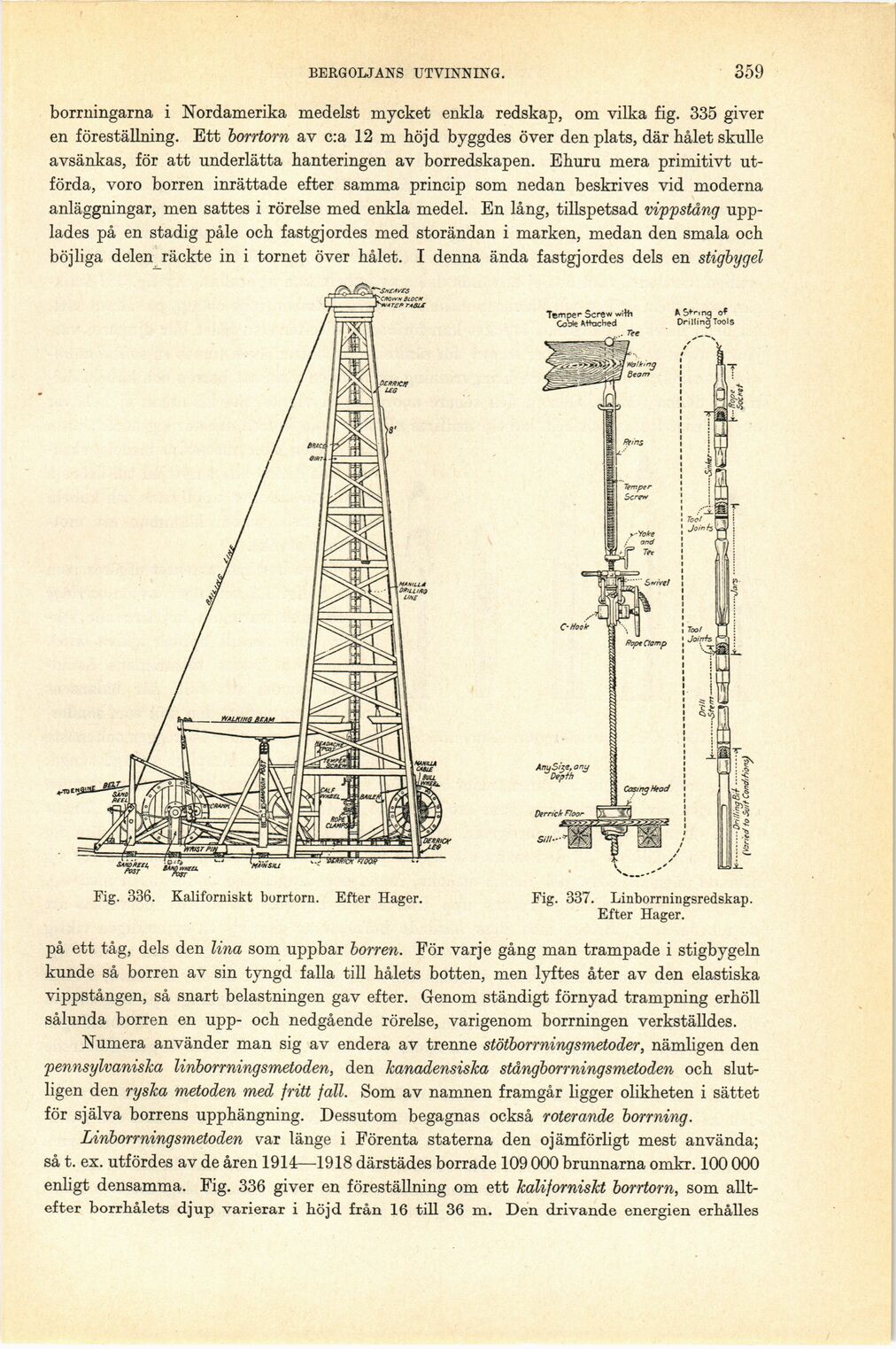

Fig. 336. Kaliforniskt borrtorn. Efter Hager.
Fig. 337. Linborrningsredskap.
Efter Hager.
på ett tåg, dels den lina som uppbar borren. För varje gång man trampade i stigbygeln
kunde så borren av sin tyngd falla till hålets botten, men lyftes åter av den elastiska
vippstången, så snart belastningen gav efter. Genom ständigt förnyad trampning erhöll
sålunda borren en upp- och nedgående rörelse, varigenom borrningen verkställdes.
Numera använder man sig av endera av trenne stötborrningsmetoder, nämligen den
pennsylvaniska linborrning smetoden, den kanadensiska stångborrningsmetoden och
slutligen den ryska metoden med fritt fall. Som av namnen framgår ligger olikheten i sättet
för själva borrens upphängning. Dessutom begagnas också roterande borrning.
Linborrning smetoden var länge i Förenta staterna den ojämförligt mest använda;
så t. ex. utfördes av de åren 1914—1918 därstädes borrade 109 000 brunnarna omkr. 100 000
enligt densamma. Fig. 336 giver en föreställning om ett kaliforniskt borrtorn, som
alltefter borrhålets djup varierar i höjd från 16 till 36 m. Den drivande energien erhålles
