MEKANISK PROVNING. KONSTANTA STATISKA PÅKÄNNINGAR. 863
som elementens begränsningsytor. Spänningarna sträva sålunda efter att framkalla
en förskjutning mellan kroppens varandra närliggande delar. Som exempel på fall då
dylika krafter verka kan tjäna klippning av t. ex. plåt medelst sax. I dylika fall
uppträda emellertid jämte skjuvkrafter även alltid vissa böjande moment. Blott i själva
beröringsögonblicket föreligger ren skjuvverkan. Provning i avseende på skjuvhåll-

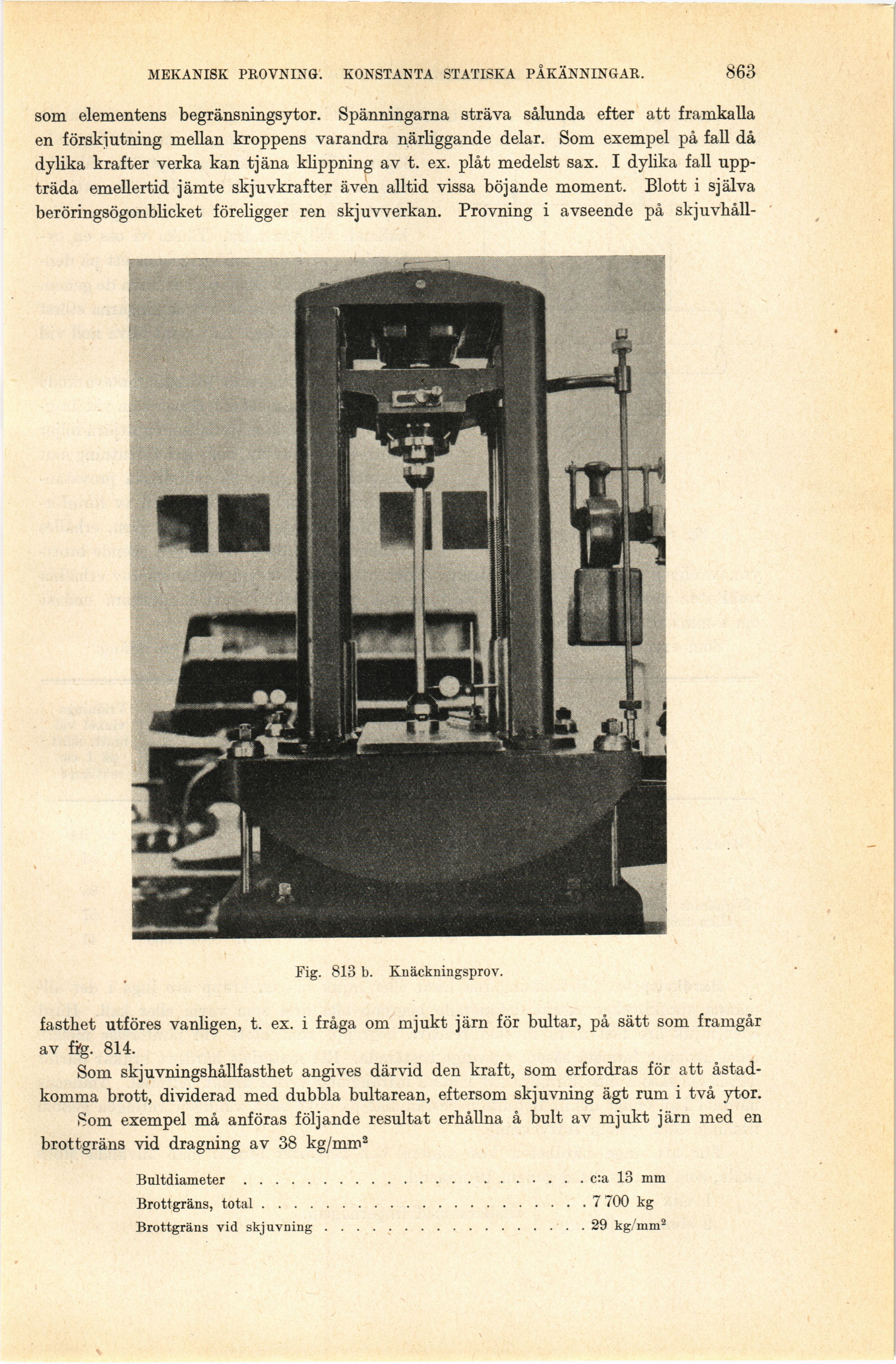

Fig. 813 b. Knäckningsprov.
fasthet utföres vanligen, t. ex. i fråga om mjukt järn för bultar, på sätt som framgår
av fig. 814.
Som skjuvningshållfasthet angives därvid den kraft, som erfordras för att
åstadkomma brott, dividerad med dubbla bultarean, eftersom skjuvning ägt rum i två ytor.
Som exempel må anföras följande resultat erhållna å bult av mjukt järn med en
brottgräns vid dragning av 38 kg/mm2
Bnltdiameter....................................................c:a 13 mm
Brottgräns, total........................................................... 7 700 kg
Brottgräns vid skjuvning.......................................29 kg/mm2
