TILLVERKNING AV VÄVNADER. TYLLVÄVNADER.
465
maskin framställda tyllbottnar äro den rombiska, vid vilken cellernas gränstrådar äro
bildade genom sammansnodd av alla tre trådarna, mocktraversgrund, som ej bildas
genom skyttelrörelse utan genom sammanslingring av två varp- eller spoltrådar och
liknar den i fig. 526 visade tyll vävnaden men skiljer sig från denna genom sin
delbarhet, samt slutligen Matitschgrund, som egentligen avser anbringandet av en tät
applikationsmönstervävnad på en tyllbotten, s. k. pålagd lärfttyll.
I stället för den ovan beskrivna apparaten för tillverkning av tyll- eller trådgardiner
har införts en förbättrad maskin, schematiskt visad i fig. 529. Från varpbommen a2 gå

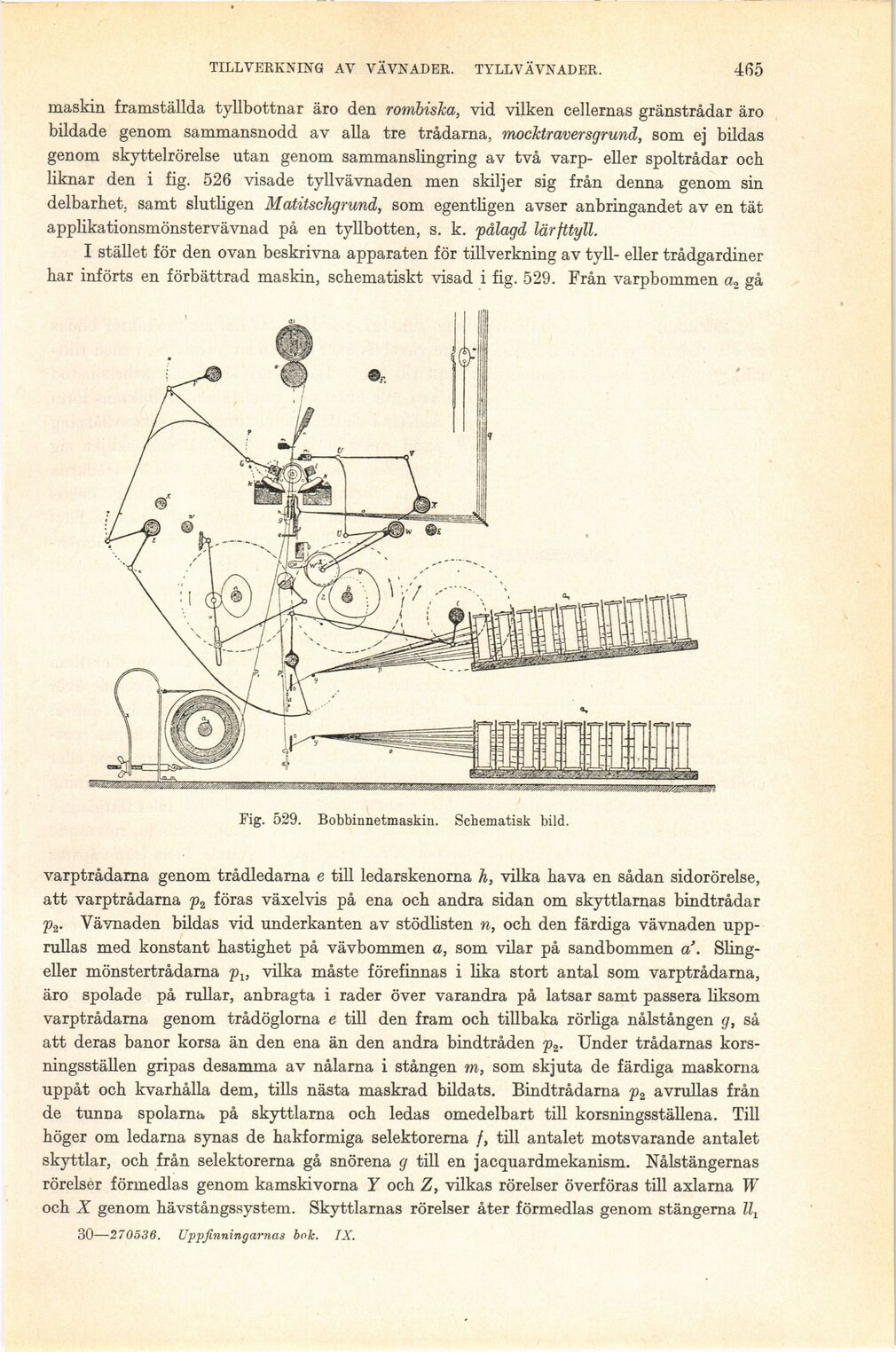

Fig. 529. Bobbinnetmaskin. Schematisk bild.
varptrådama genom trådledarna e till ledarskenorna h, vilka hava en sådan sidorörelse,
att varptrådarna p2 föras växelvis på ena och andra sidan om skyttlarnas bindtrådar
p2. Vävnaden bildas vid underkanten av stödlisten n, och den färdiga vävnaden
upprullas med konstant hastighet på vävbommen a, som vilar på sandbommen a’.
Sling-eller mönstertrådarna vilka måste förefinnas i lika stort antal som varptrådarna,
äro spolade på rullar, anbragta i rader över varandra på latsar samt passera liksom
varptrådarna genom trådöglorna e till den fram och tillbaka rörliga nålstången g, så
att deras banor korsa än den ena än den andra bindtråden p2. Under trådarnas
kors-ningsställen gripas desamma av nålarna i stången m, som skjuta de färdiga maskorna
uppåt och kvarhålla dem, tills nästa maskrad bildats. Bindtrådarna p2 avrullas från
de tunna spolarna på skyttlarna och ledas omedelbart till korsningsställena. Till
höger om ledarna synas de hakformiga selektorema /, till antalet motsvarande antalet
skyttlar, och från selektorerna gå snörena g till en jacquardmekanism. Nålstängernas
rörelser förmedlas genom kamskivorna V och Z, vilkas rörelser överföras till axlama W
och X genom hävstångssystem. Skyttlarnas rörelser åter förmedlas genom stängerna
30—270536. Uppfinningarnas bok. IX.
