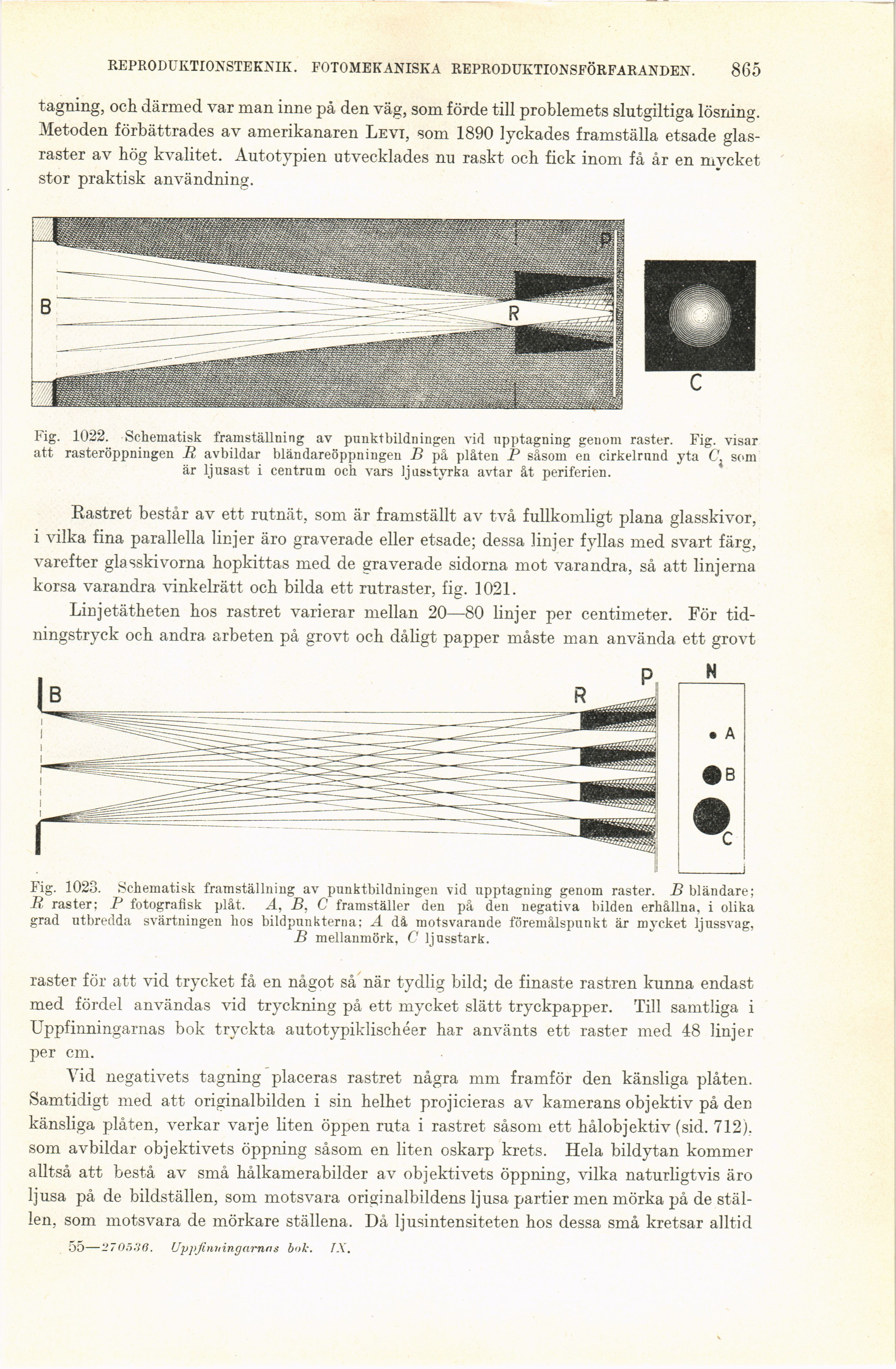

REPRODUKTIONSTEKNIK. FOTOMEKANISKA REPRODUKTIONSFÖRFARANDEN. 865
tagning, och därmed var man inne på den väg, som förde till problemets slutgiltiga lösning.
Metoden förbättrades av amerikanaren Levt, som 1890 lyckades framställa etsade
glasraster av hög kvalitet. Autotypien utvecklades nu raskt och fick inom få år en mycket
stor praktisk användning.
Fig. 1022. Schematisk framställning av punktbildningen vid upptagning genom raster. Fig. visar
att rasteröppningen R avbildar bländareöppningen B på plåten P såsom en cirkelrund yta C. som
är ljusast i centrum och vars ljusstyrka avtar åt periferien.
Rastret består av ett rutnät, som är framställt av två fullkomligt plana glasskivor,
i vilka fina parallella linjer äro graverade eller etsade; dessa linjer fyllas med svart färg,
varefter glasskivorna hopkittas med de graverade sidorna mot varandra, så att linjerna
korsa varandra vinkelrätt och bilda ett rutraster, fig. 1021.
Linjetätheten hos rastret varierar mellan 20—-80 linjer per centimeter. För
tid-ningstryck och andra arbeten på grovt och dåligt papper måste man använda ett grovt
Fig. 1023. Schematisk framställning av punktbildningen vid upptagning genom raster. B bländare;
R raster; P fotografisk plåt. A, B, C framställer den på den negativa bilden erhållna, i olika
grad utbredda svärtningen hos bildpunkterna; A då motsvarande föremålspunkt är mycket ljussvag,
B mellanmörk, C ljusstark.
raster för att vid trycket få en något så när tydlig bild; de finaste rastren kunna endast
med fördel användas vid tryckning på ett mycket slätt tryckpapper. Till samtliga i
Uppfinningarnas bok tryckta autotypiklischéer har använts ett raster med 48 linjer
per cm.
Vid negativets tagning placeras rastret några mm framför den känsliga plåten.
Samtidigt med att originalbilden i sin helhet projicieras av kamerans objektiv på den
känsliga plåten, verkar varje liten öppen ruta i rastret såsom ett hålobjektiv (sid. 712).
som avbildar objektivets öppning såsom en liten oskarp krets. Hela bildytan kommer
alltså att bestå av små hålkamerabilder av objektivets öppning, vilka naturligtvis äro
ljusa på de bildställen, som motsvara originalbildens ljusa partier men mörka på de
ställen, som motsvara de mörkare ställena. Då ljusintensiteten hos dessa små kretsar alltid
55—270536. Uppfinningarnas bok. IX.
